WIT-1 Sistem Penyediaan Sampel Pintar Automatik Sepenuhnya

Sistem penyediaan sampel pintar automatik sepenuhnya WIT-1 dibangunkan khusus untuk pengesanan keratan rentas dalam industri seperti semikonduktor dan PCB... Ia boleh digunakan untuk pengesanan kedudukan tepat dan analisis lubang PCB, kuprum, sambungan pateri dan bebola timah. Ia menggunakan kamera CCD definisi tinggi untuk menentukan kedudukan pengisaran, membolehkannya melengkapkan proses secara automatik seperti pengisaran kasar, pengisaran halus, penggilap halus dan pembersihan.

Ciri-ciri：

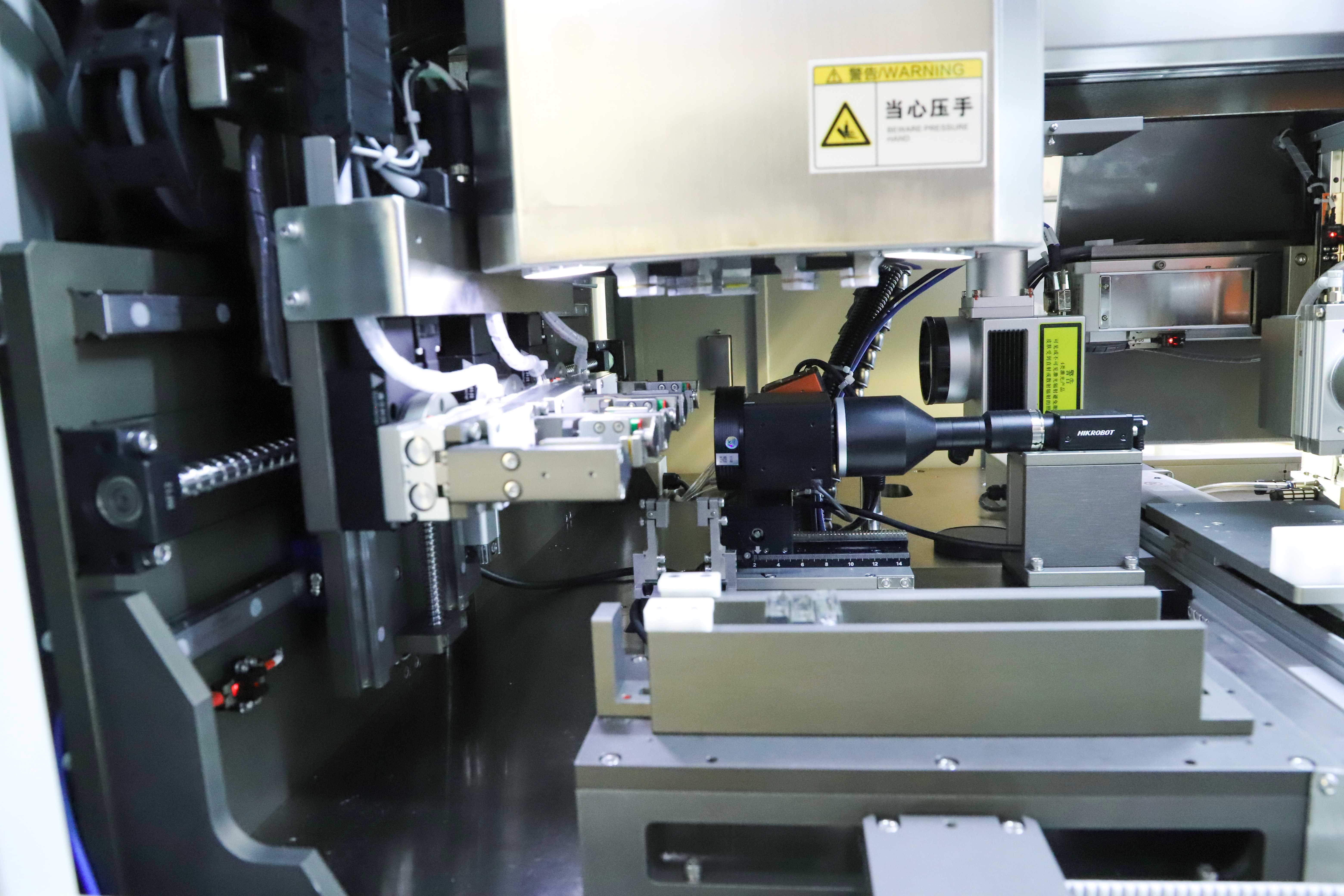

1）Kanta CCD berketepatan tinggi untuk penentukuran sampel menawarkan ketepatan tinggi dan medan pandangan yang besar, mencapai ketepatan pengisaran ±10μm.

2） Garis pengisaran berbilang boleh ditentukur pada satu sampel sekaligus. Selepas menyelesaikan satu pengisaran, ia secara automatik meneruskan ke yang seterusnya tanpa memerlukan penentukuran semula.

3）Secara automatik melaraskan sudut pengisaran untuk membetulkan sampel yang dicondongkan semasa pemasangan.

4）Boleh memuatkan sehingga 3 sampel serentak untuk mengisar dan menggilap.

5）Tekanan dan kelajuan yang dikenakan pada sampel boleh dikawal, mengelakkan keretakan atau pecah akibat tekanan yang berlebihan.

6）Dilengkapi dengan penandaan/pengekodan laser untuk kebolehkesanan sampel.

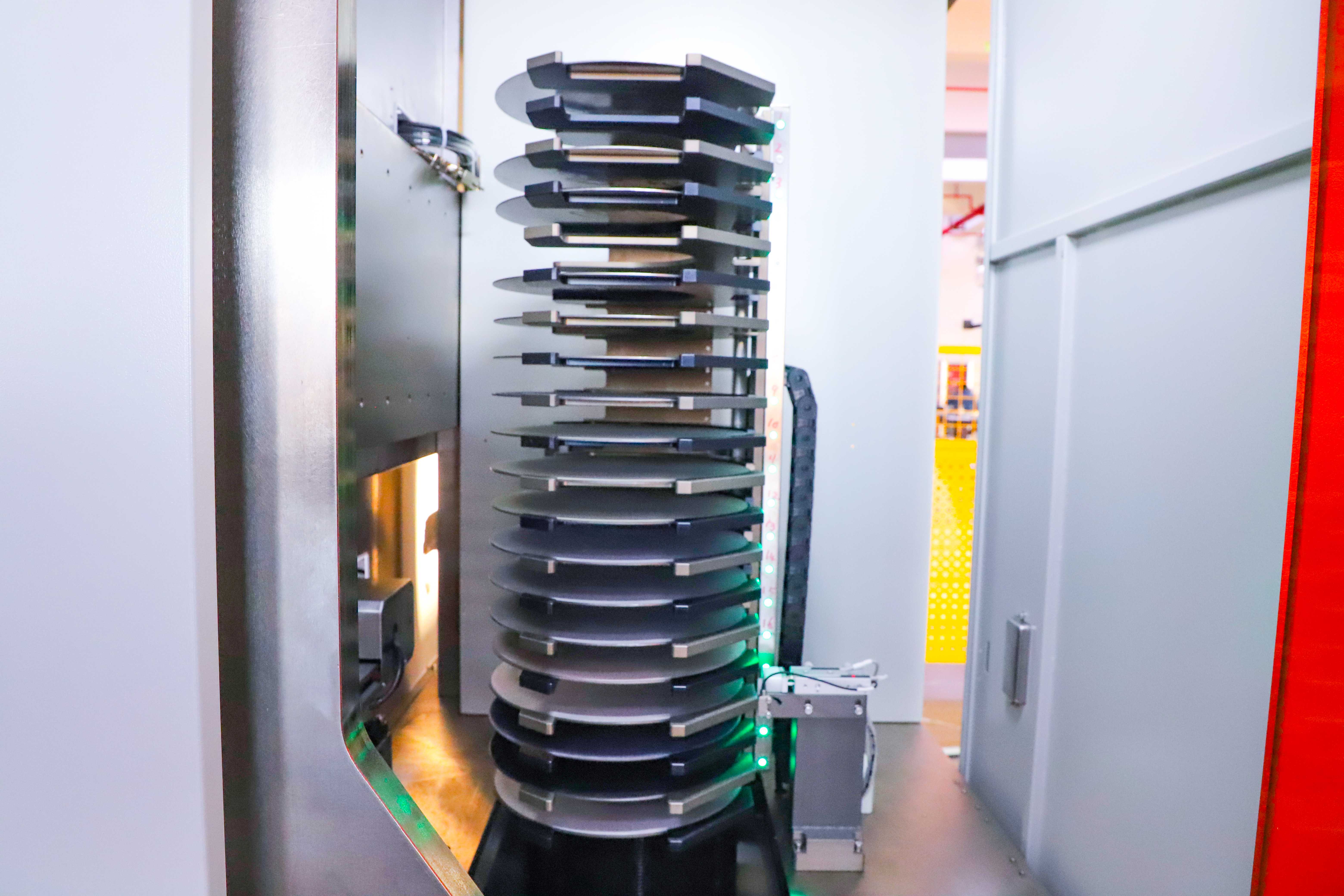

7）Stesen kerja dwi dengan penukaran cakera pengisaran automatik; boleh memuatkan sehingga 20 cakera pengisar.

8）Mampu memotret permukaan tanah/digilap.

9）Dikonfigurasikan dengan 4 set cecair penggilap berbeza, 2 daripadanya mempunyai kacau mekanikal; kesemua 4 set mempunyai penggera paras cecair.

10）Termasuk stesen pembersihan dengan pembersihan ultrasonik, pembilasan air, dan pengeringan udara.

11）Sampel yang diproses diletakkan menghadap ke atas dan disusun teratur di dalam dulang pemulihan untuk mengelakkan permukaan yang disediakan tercalar.

Spesifikasi Teknikal

WIT-1
Input	Bekalan Kuasa	AC 220V/50 Hz Pembumian, Jumlah Kuasa: 7Kw, Kuasa Dinilai: 2Kw
	Udara termampat	0.6~0.7MPa， Hos OD=Φ10mm
	Sambungan air luaran	<0.3Mpa，Paip OD=Φ10mm
	Contoh Kotak Pemasangan	Saiz 39×47×12mm / 302712mm, Kuantiti Maks 21
Output	Saliran	Paip Longkang OD 32mm
Output	Pelepasan	Sampel dilepaskan menghadap ke atas dan disusun dengan teratur.
Keselamatan	Hentian Kecemasan	Tekan untuk memotong litar kawalan dan bekalan kuasa.
	Keselamatan Door Lock	Geganti keselamatan dan kunci pintu keselamatan, tahap perlindungan keselamatan PLD.
	Lampu Penggera tiga warna	ya
Kawalan	Kawalan PLC	Skrin Utama: 15-inci / Skrin Tambahan: 7-inci
Kawalan	skrin komputer	Paparan dwi , 24 inci
Sistem Penjajaran	Kamera CCD	25 Megapiksel
	Medan Pandangan Foto	35x35mm
	Penandaan/Pembacaan Laser	ya
	Bilangan Talian Maks	30
	Kaedah Lukisan Garisan	Terjemahan jarak tertentu berdasarkan garis ciri.

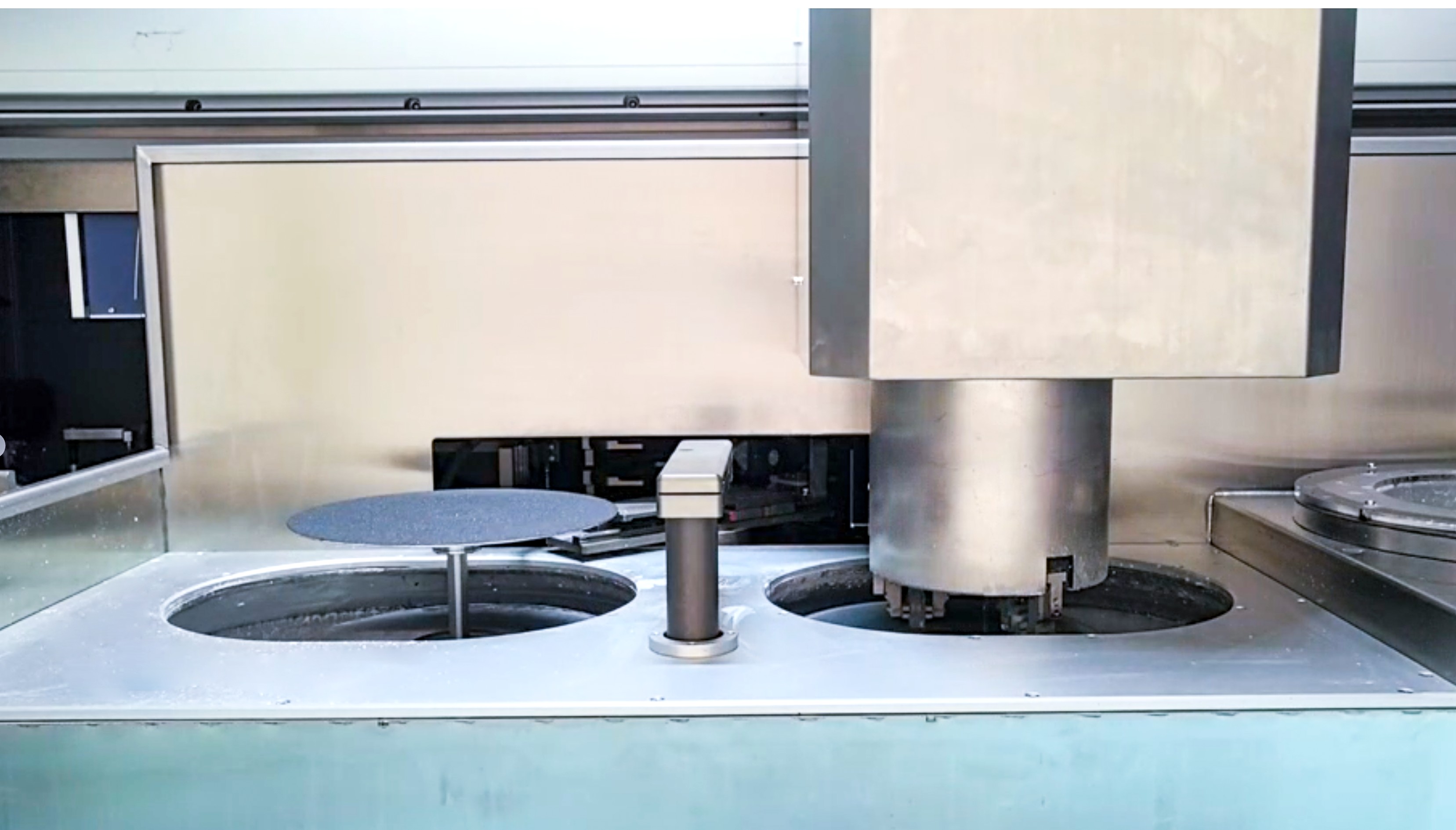

Stesen Pengisaran/Pengilat	Stesen Pengisaran	2
	Diameter Cakera Pengisaran	Φ254mm
	Kelajuan Putaran	100-1000rpm
	Kuasa Motor	1Kw
Kepala Pengisar Bergerak	Bilangan Sampel Dipegang	3
	Kuasa Motor	0.4Kw
	Kelajuan Putaran	Ayunan salingan 0-360°
	Tekanan	5-100 N
Sistem Pendispensan	Kumpulan Pendispensan	4 kumpulan X 1.8L setiap satu
	Kadar Aliran	0-50 ml/min
	Kacau-kacau	2 kumpulan, kacau mekanikal
	Makluman Tahap Cecair	ya
Penyimpanan Cakera	Bilangan Cakera	20
Penyimpanan Cakera	Makluman Kehidupan Cakera	Berdasarkan kiraan penggunaan atau daya pengisaran
Pembersihan	Pembersihan Methods	Bilas air, ultrasonik, kering putaran cakera berkelajuan tinggi
Pembersihan	Stesen Pengeringan	Kering udara bebas
Perpustakaan Proses Penyediaan Contoh	Kumpulan Program	30
	Langkah Maks setiap Program	10
	Keadaan Tamat Satu Langkah	Baki jumlah pengisaran [min 0.001mm], Jumlah pengisaran [min 0.001mm], atau Masa pengisaran
	Mod Pengisaran Satu Langkah	Mengikut tekanan [0-100N] atau kelajuan [min 0.001mm/s]
Dimensi	Skrin & Cahaya dilipat	2400x1320x2000mm
Berat badan		1500kg
