Keratan rentas SPCC: apabila membentuk kegagalan bermula dari struktur mikro- Trojan (Suzhou) material technology Co., Ltd.

Keratan rentas SPCC: apabila membentuk kegagalan bermula dari struktur mikro

17-08-2026

Keretakan, delaminasi atau patah rapuh semasa pengecapan dan lenturan keluli gelek sejuk SPCC mungkin tidak selalu dijelaskan oleh dimensi atau sifat tegangan konvensional.

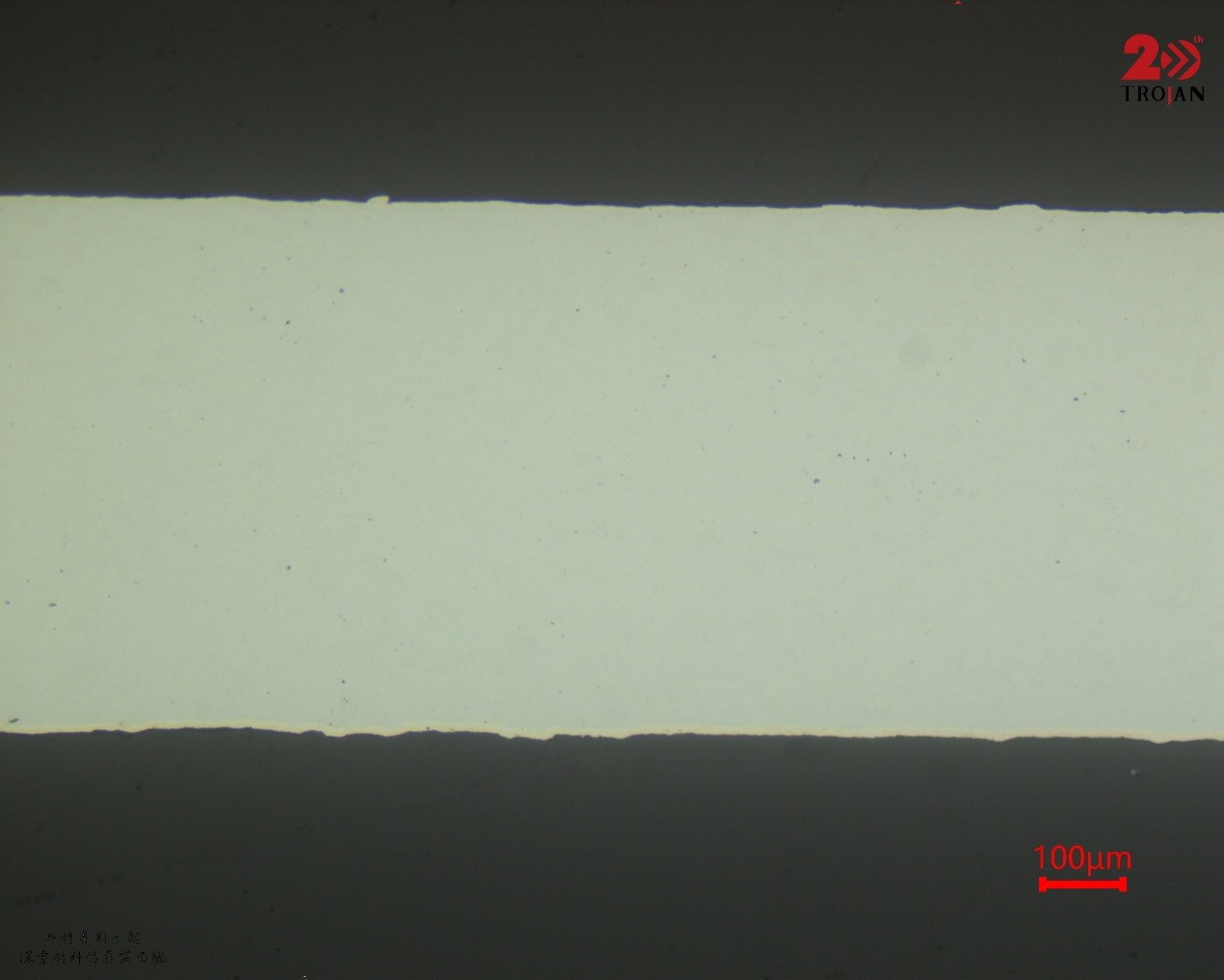

SPCC cross-section microstructure detail

Metallografi keratan rentas boleh mendedahkan pemeriksaan rutin yang mungkin terlepas — seperti butiran kasar, pengikatan berlebihan, pengagregatan karbida atau retakan mikro bergolek yang boleh mengurangkan kebolehbentukan dan menyumbang kepada kegagalan yang tidak dijangka.

Prosedur Penyediaan Contoh

Untuk sampel SPCC ini, kami menggunakan laluan penyediaan berikut:

TJ2226 resin pelekap sejuk
P400 MET-SP SiC kertas kasar dengan air
Cakera pengisar halus POS 9 μm ampaian berlian polihabluran PD-WT
Kain pengilat sutera putih SC-JP 3 μm ampaian berlian polihabluran PD-WT
Kain penggilap poliuretana hitam ZN-ZP 0.05 μm penggantungan penggilap SO-A539

Pengisaran dan penggilap dilakukan menggunakan pengisar dan penggilap automatik Alpha-610.

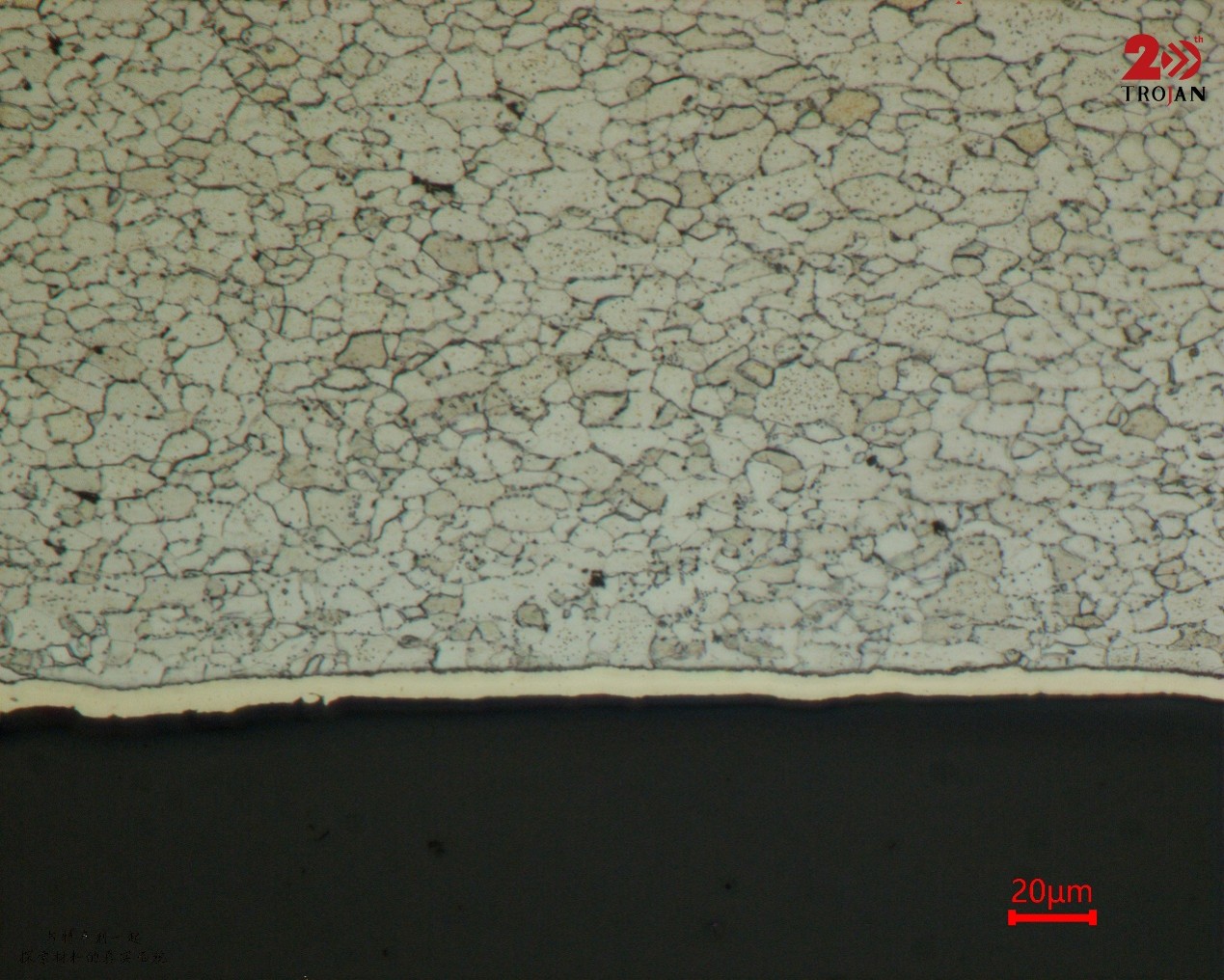

SPCC polished and etched grain structure

Kesimpulan dan Kawalan Kualiti

Keratan rentas yang disediakan dengan baik menyediakan asas yang lebih jelas untuk menilai struktur mikro, mengesan kegagalan pembentukan, dan mengesahkan kualiti proses.

#Metalografi #SPCC #Analisis Kegagalan #QualityControl #Penyediaan Contoh #Keluli
