Pemotong Automatik Beta 300 Pro
Penyediaan sampel metalografi bermula dengan proses pemotongan yang berkualiti tinggi. Pe...
Di bawah tepi tajam pisau yang ditempa secara tradisional terdapat perubahan tersembunyi dalam struktur metalografi. Dengan betul penyediaan spesimen dan pemeriksaan mikroskopik, kita boleh mengetahui sepenuhnya kebaikan dan kelemahan teknik penempaan klasik.

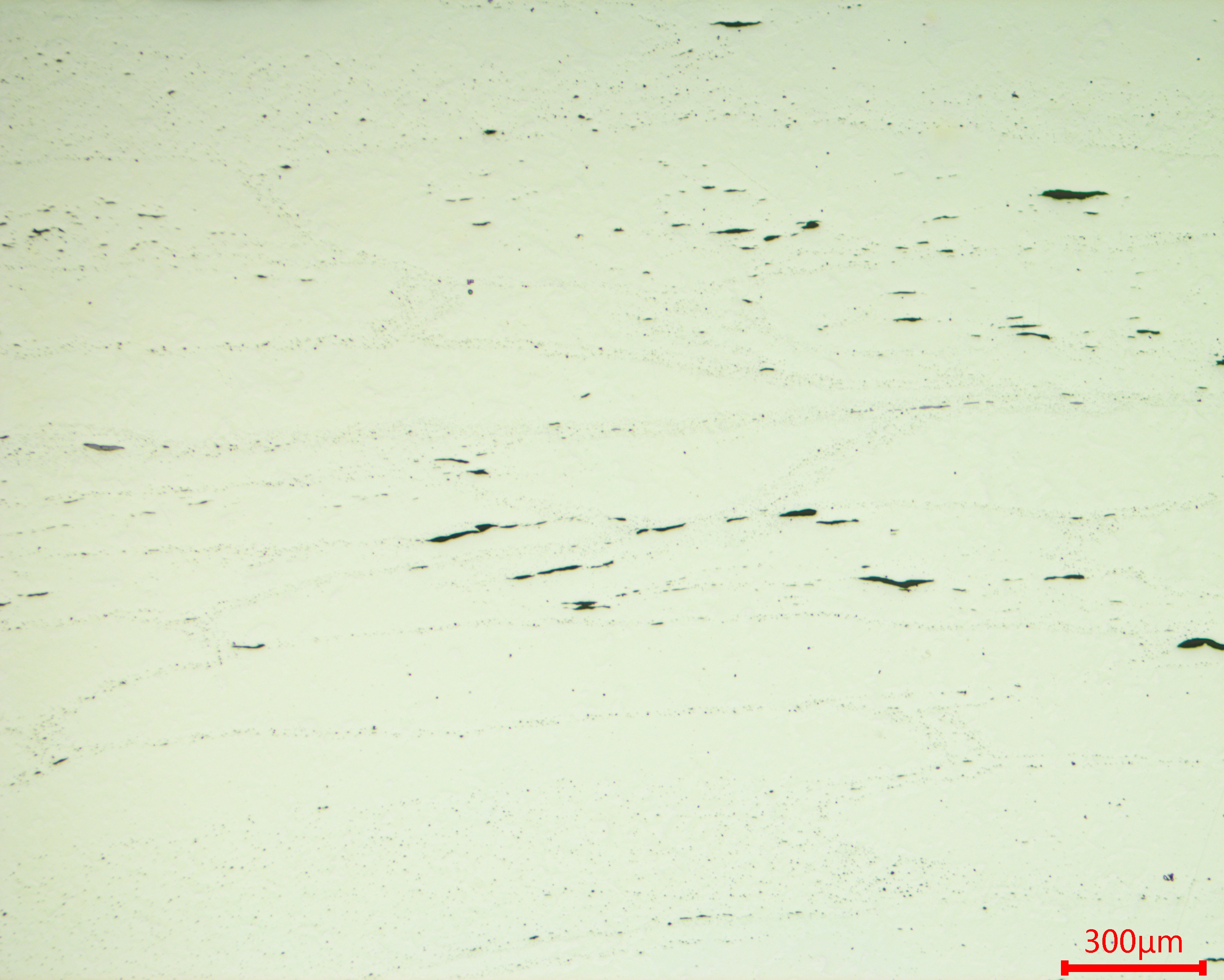

Pandangan metalografik menunjukkan kemasukan sanga yang jelas daripada lapisan skala tertanam dan zon penyahkarburan teraruh suhu tinggi pada sambungan tempaan yang dilipat. Bahagian-bahagian ini tidak boleh membentuk martensit keras selepas pelindapkejutan, hanya perlit mulur diperoleh sebagai gantinya.

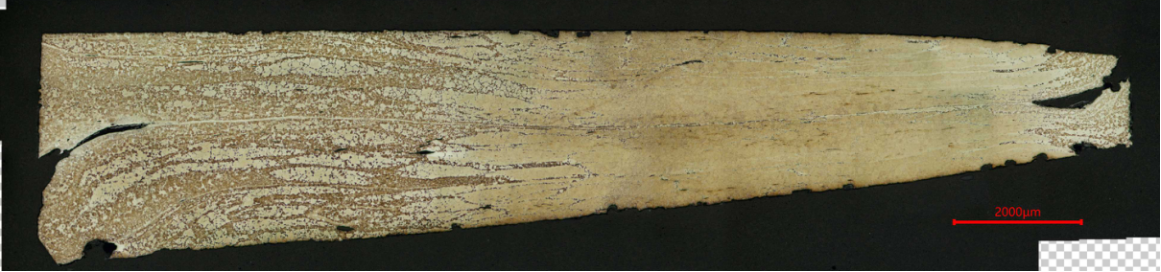

Kecerunan struktur yang jelas wujud dari tulang belakang bilah hingga ke canggih.
- Tulang belakang menggunakan pearlit ternormal dengan keliatan yang hebat dan kekerasan yang rendah.

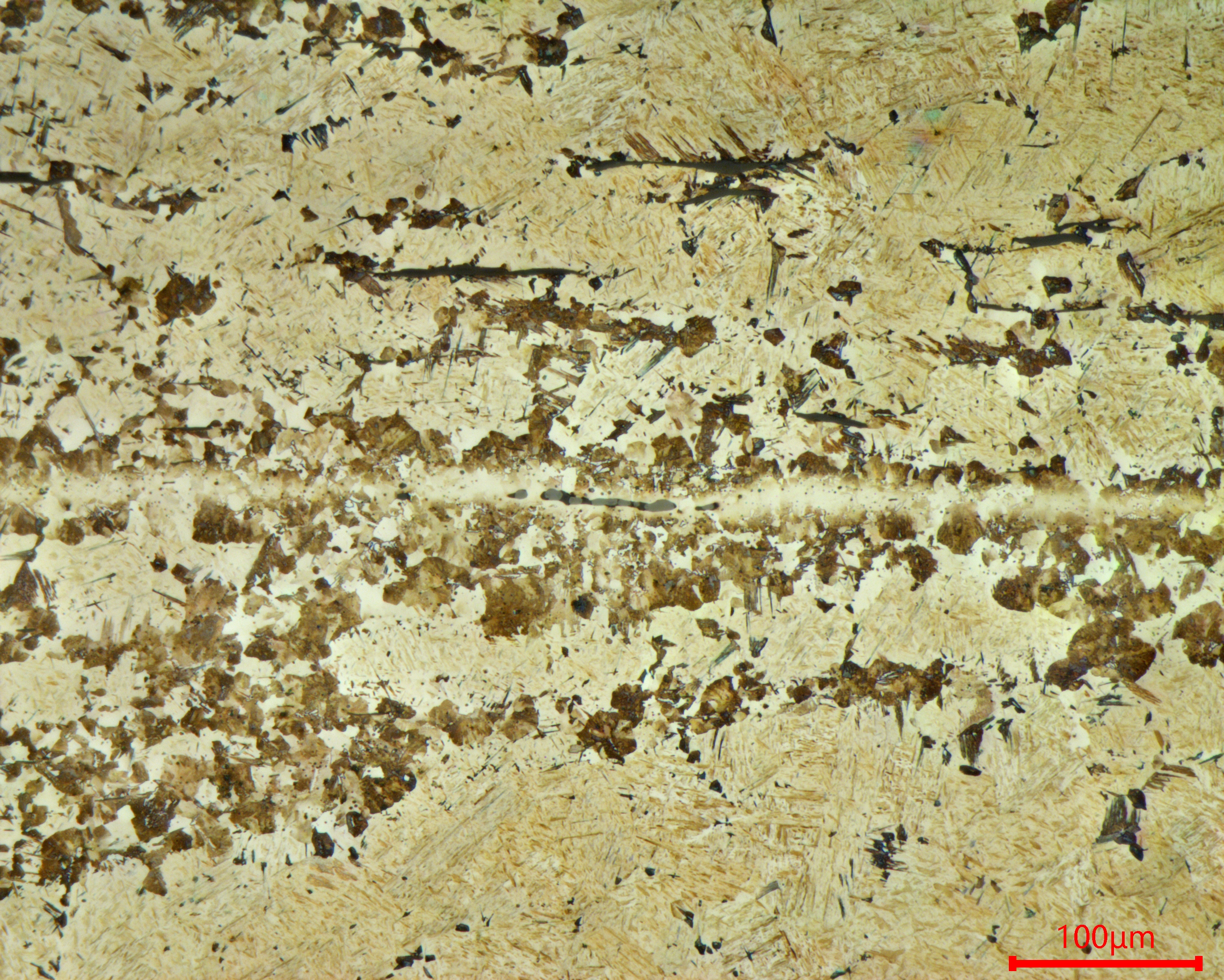

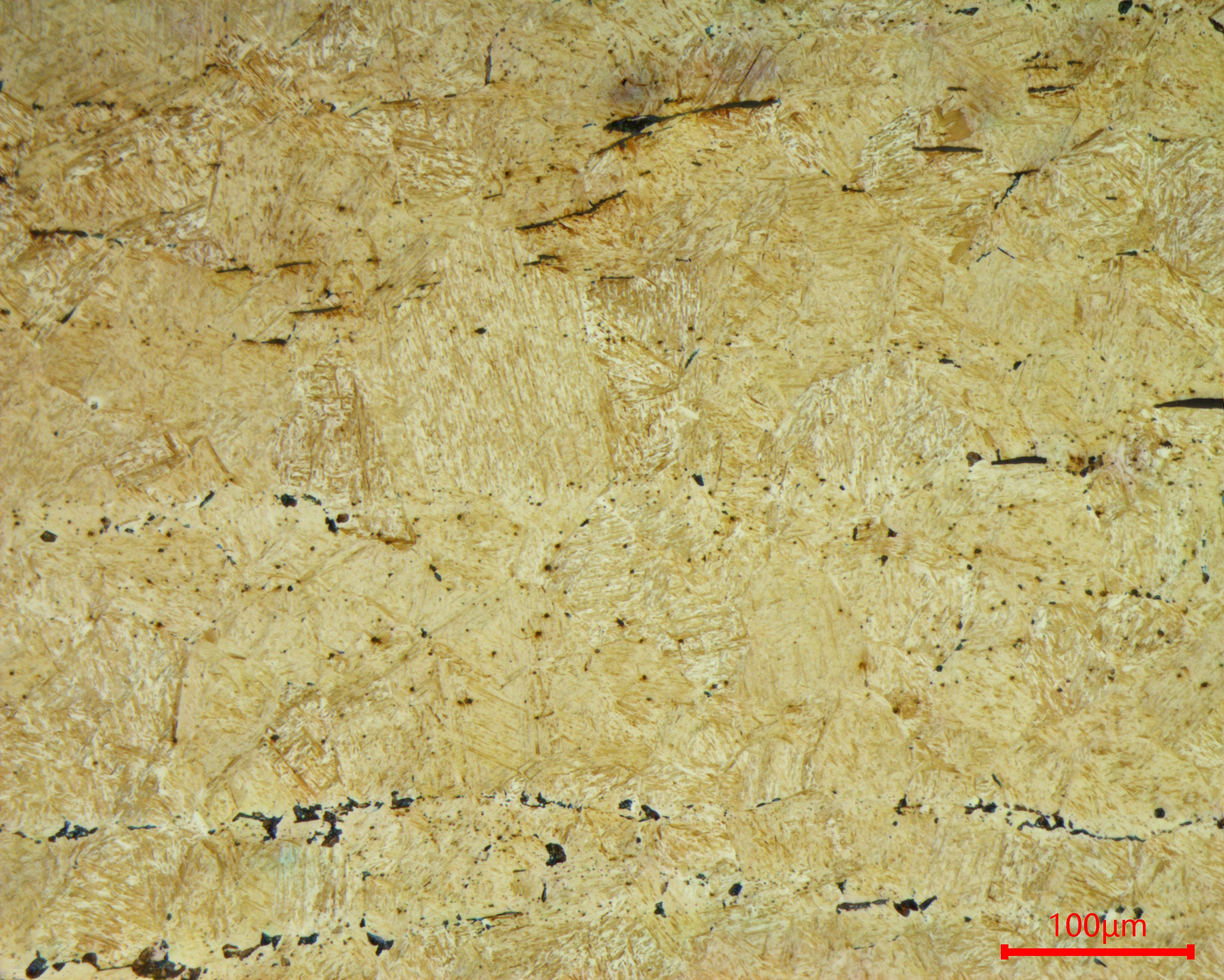

- Zon peralihan membentangkan pearlit bercampur dan martensit, disebabkan oleh kadar penyejukan pelindapkejutan yang tidak mencukupi dan penyahkarburan oksidatif semasa penempaan lipatan.
- Kelebihan canggih, yang sepatutnya mendapat kekerasan tinggi melalui struktur martensit penuh, mengalami kesinambungan bahan yang rosak akibat kemasukan. Titik lemah ini mudah membawa kepada penumpuan tekanan dan potensi kegagalan perkhidmatan.
Dunia mikroskopik yang kecil mentafsirkan peraturan teras "Proses-Struktur-Prestasi". Analisis metalografi merapatkan seni tempaan tradisional dan sains bahan moden, menjadikan ketukangan tempaan purba bersinar lebih terang berbanding sebelum ini.
.png?imageView2/2/w/400/format/jpg/q/75 "Dewan Tekanan ThetaMount")
.png?imageView2/2/w/400/format/jpg/q/75 "Mesin Pemasangan Vakum TJ2000 Theta")
