Penyediaan Sampel untuk Salutan Penyaduran Emas Palladium PCB

02-06-2026

ENEPIG (Electroless Nickel-Palladium-Gold) berdiri sebagai kemasan permukaan yang dominan untuk PCB berprestasi tinggi. Dibina dengan salutan tiga lapis Ni-Pd-Au yang padat dan seragam, ia menampilkan rintangan pengoksidaan & kakisan yang hebat serta rintangan sentuhan yang rendah.

Ia menghapuskan isu pad hitam daripada emas rendaman konvensional sambil menyokong pematerian dan ikatan wayar untuk pemasangan elektronik yang kompleks.

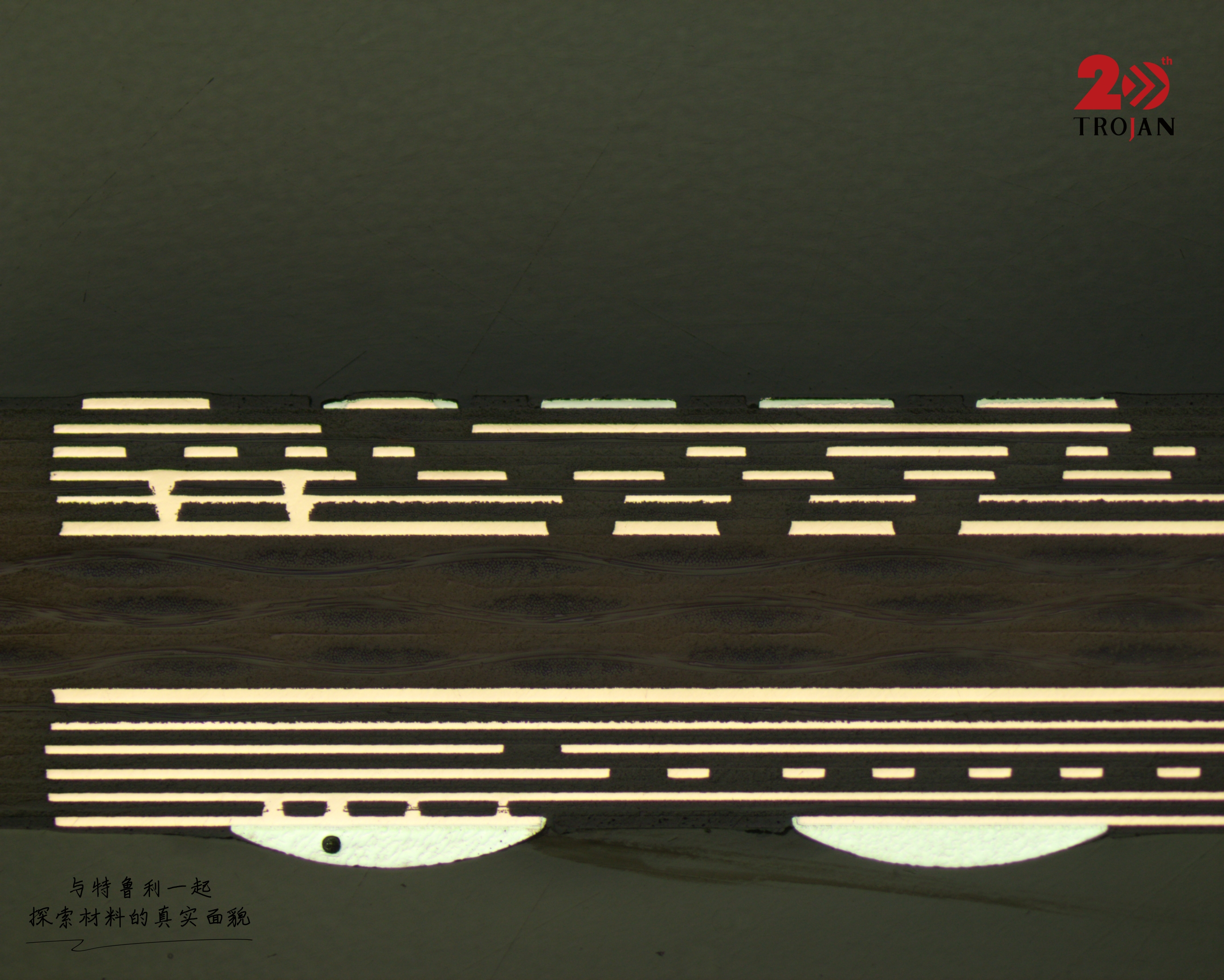

Rajah 1: Pandangan metalografi keratan rentas struktur lapisan PCB

Aplikasi Utama

Substrat pembungkusan semikonduktor: sesuai untuk ikatan wayar Cu/Au
ECU & radar kenderaan automotif: anti renjatan & tahan suhu yang luas/pencemaran minyak
Peralatan ketepatan perubatan & PCB aeroangkasa: stabil di bawah keadaan kerja yang melampau
Stesen pangkalan 5G, komponen frekuensi tinggi & papan litar HDI: penggunaan volum besar-besaran

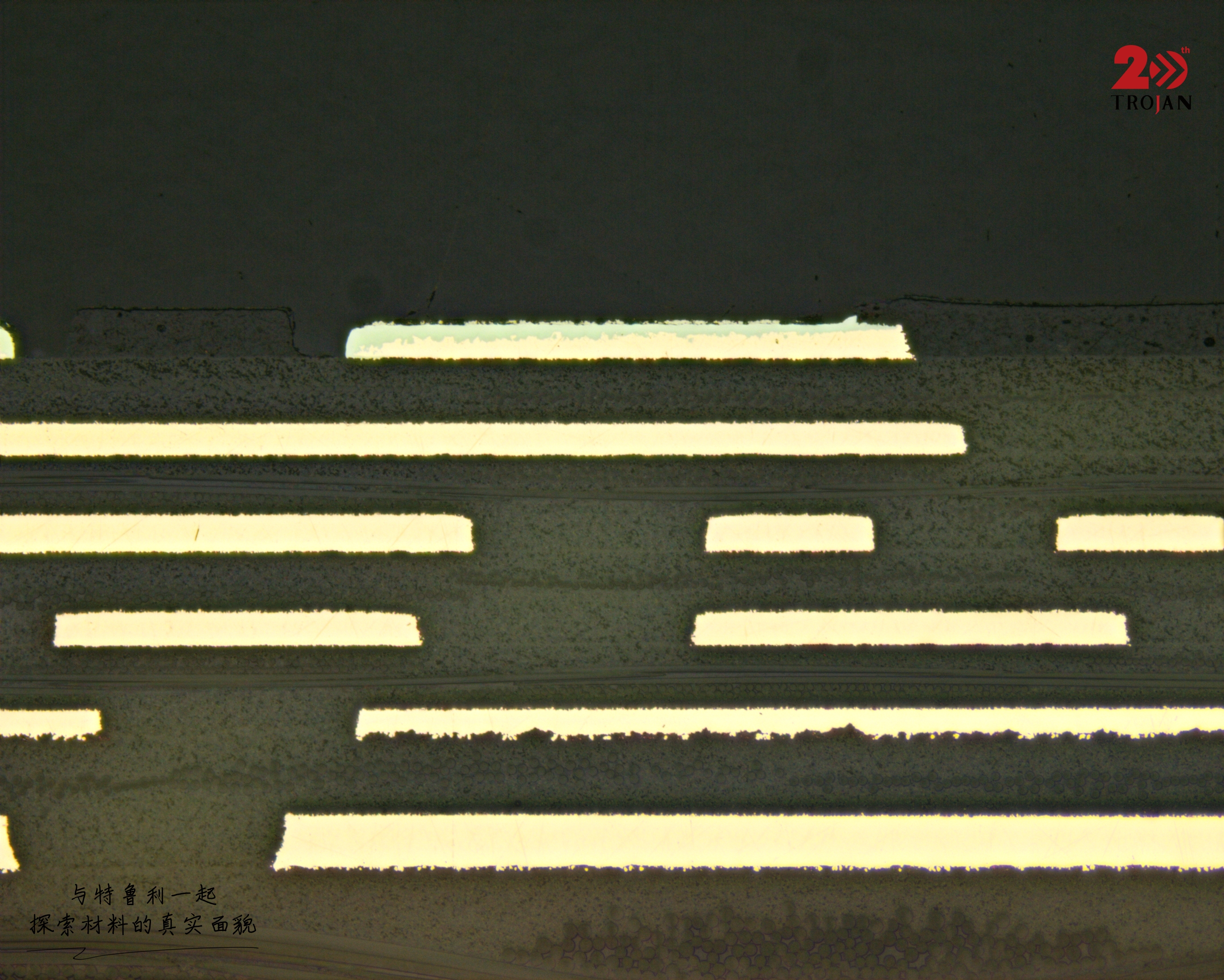

Rajah 2: Pemeriksaan mikroskopik kualiti penyaduran berterusan

Terima kasih kepada ketahanan yang luar biasa dan keserasian proses, ENEPIG ialah kemasan penting untuk interkoneksi ketepatan yang boleh dipercayai pada elektronik premium.

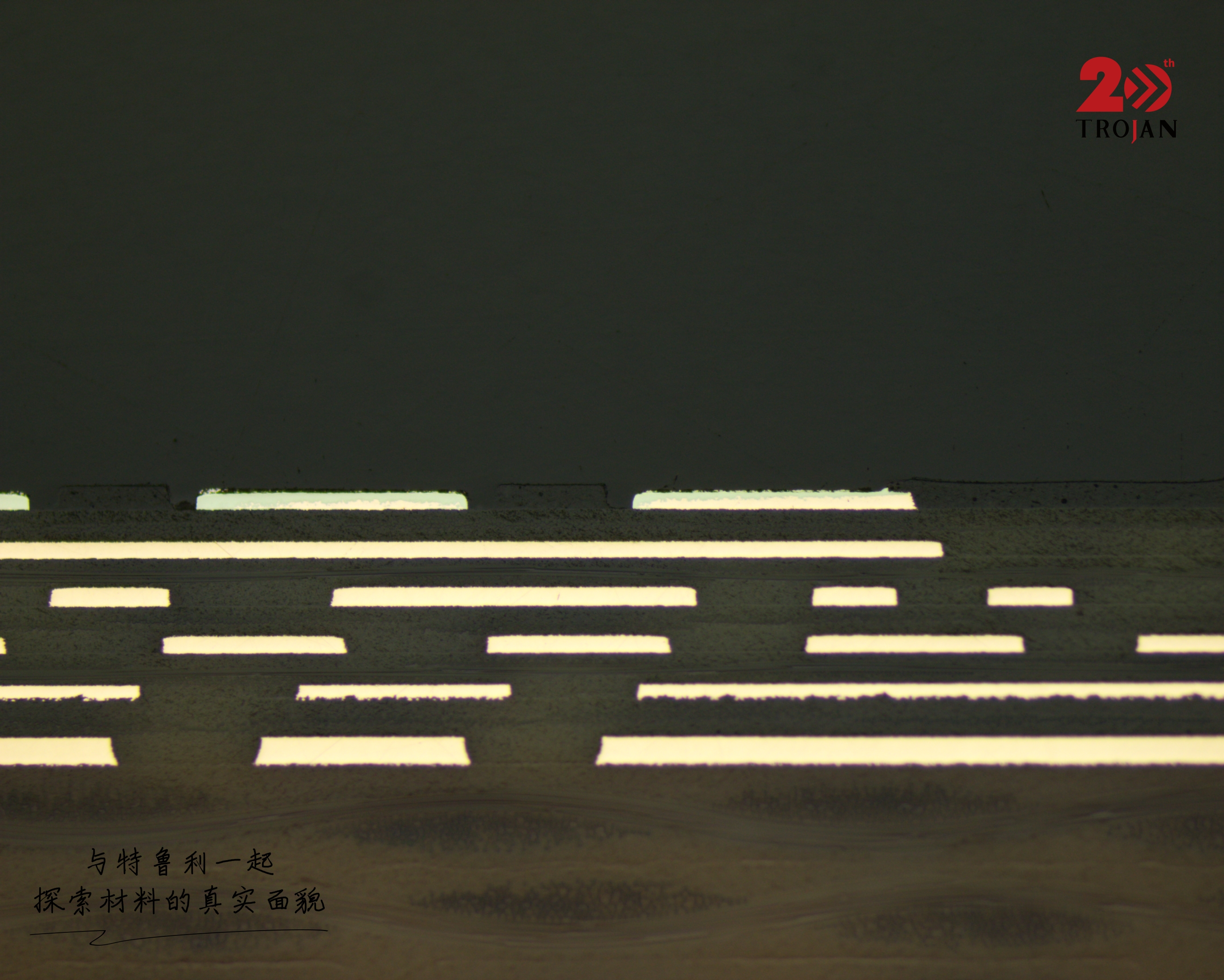

Rajah 3: Penjajaran berbilang lapisan dan analisis antara muka

Parameter Persediaan Spesimen Metalografik untuk PCB ENEPIG

Pengisaran: MET-SP P400~P4000
Penggilapan halus: Kain SC 1μm PD-WT
Penggilapan Akhir: Kain ZN 50nm SO-439

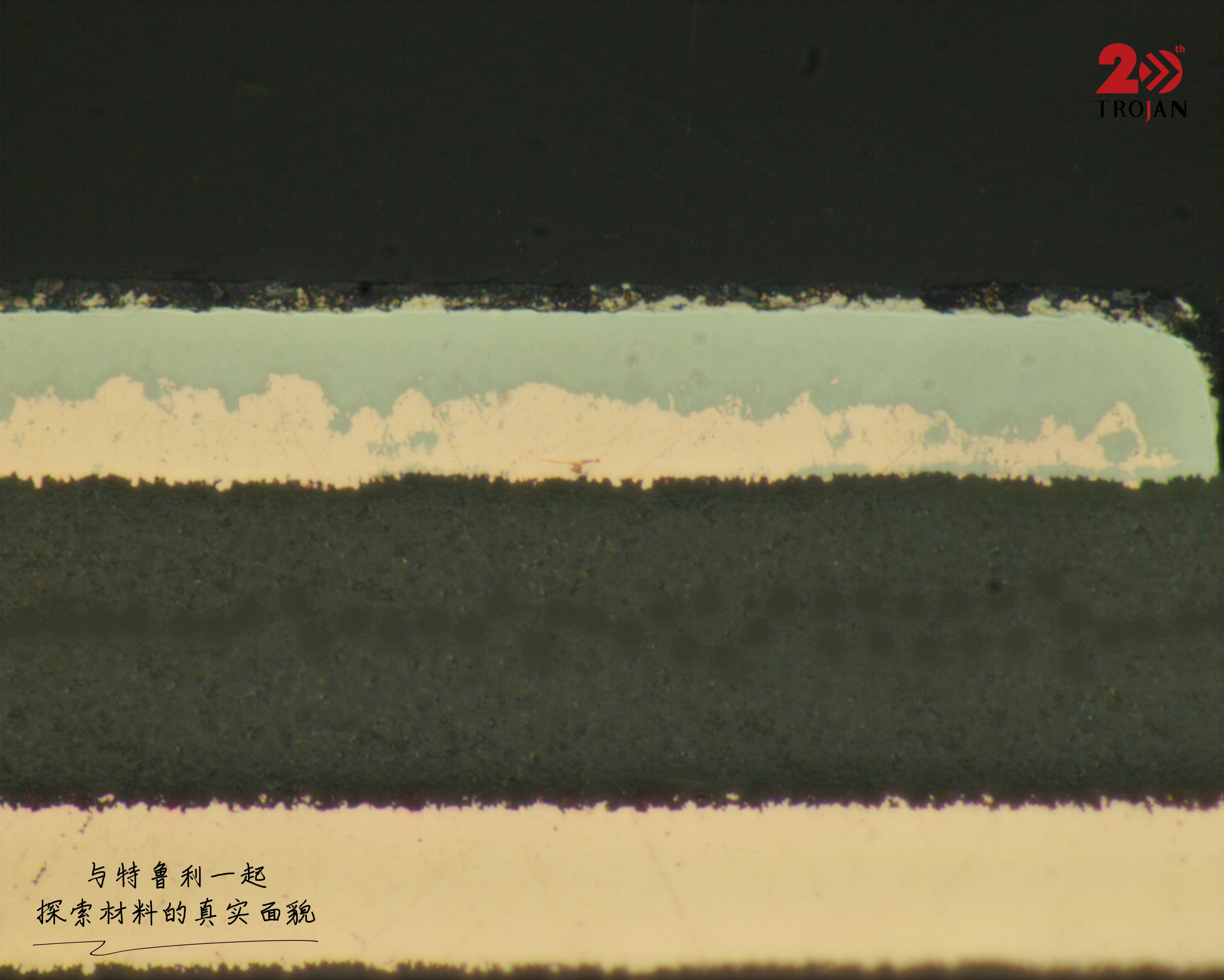

Rajah 4: Pandangan terperinci pembesaran tinggi bagi antara muka salutan ENEPIG
