Skim Penyediaan Penggilap untuk Sampel Salutan Seramik Berbasis Niobium- Trojan (Suzhou) material technology Co., Ltd.

Skim Penyediaan Penggilap untuk Sampel Salutan Seramik Berbasis Niobium

27-11-2025

Menyediakan lapisan seramik yang tahan pengoksidaan suhu tinggi pada substrat aloi niobium dan niobium adalah teknologi permukaan utama untuk memperluaskan kekuatan suhu tinggi mereka yang sangat baik untuk aplikasi dalam persekitaran yang mengandungi oksigen. Cabaran teras dalam bidang ini terletak pada menyelesaikan tekanan haba yang besar yang disebabkan oleh ketidakcocokan dalam pekali pengembangan haba antara logam dan seramik, serta memastikan keserasian kimia interfacial untuk mencegah retak salutan dan spallation semasa berbasikal termal.

Untuk mencapai perlindungan yang boleh dipercayai, sistem kecerunan yang direka dengan tepat "substrat niobium - lapisan peralihan berfungsi - lapisan atas seramik" mesti diterima pakai. Teknologi utama melibatkan pembentukan interlayer silicide yang berterusan (mis., NBSI₂) pada substrat melalui proses seperti silikon. Interlayer ini bukan sahaja membentuk ikatan metalurgi yang kuat dengan substrat tetapi juga mempunyai pekali pengembangan terma pertengahan antara kedua -dua bahan, dengan berkesan melegakan tekanan terma sambil bertindak sebagai penghalang penyebaran untuk menghalang penembusan oksigen. Di samping interlayer yang dioptimumkan ini, seramik berfungsi dengan diffusivity oksigen yang rendah dan kestabilan haba yang sangat baik (seperti mullite) disimpan sebagai penghalang terakhir. Sistem perlindungan sinergi yang komprehensif ini telah berjaya membolehkan komponen aloi Niobium digunakan dalam medan canggih yang tertakluk kepada suhu tinggi dan kejutan haba yang melampau, termasuk muncung enjin roket dan bilah turbin gas maju.

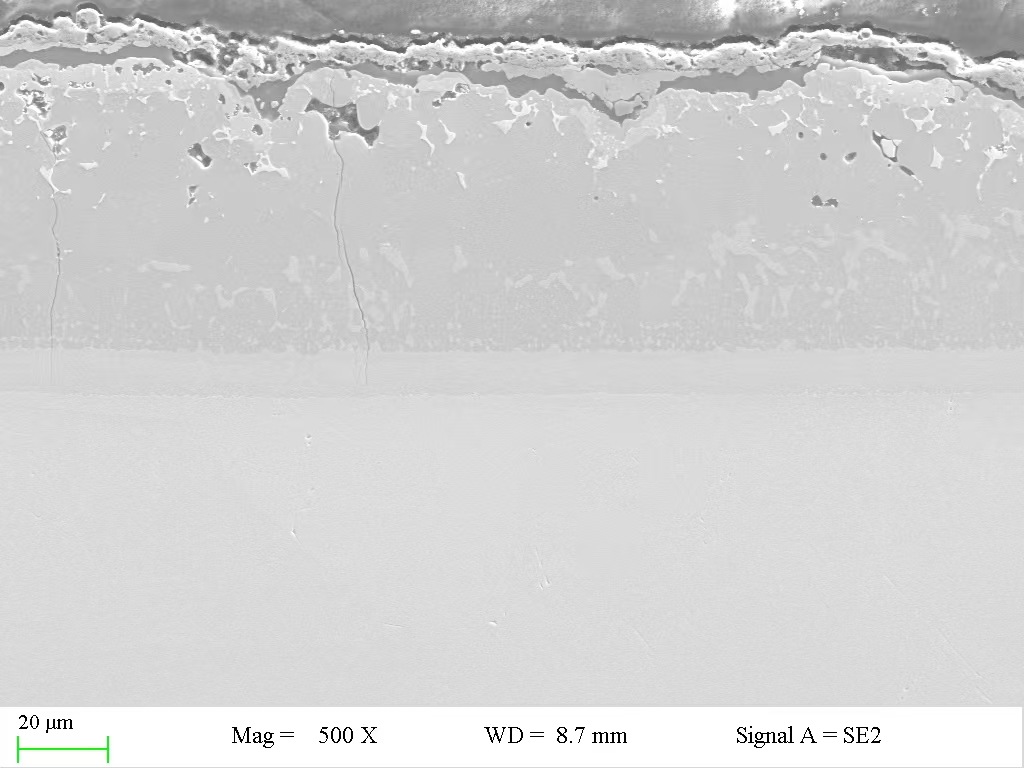

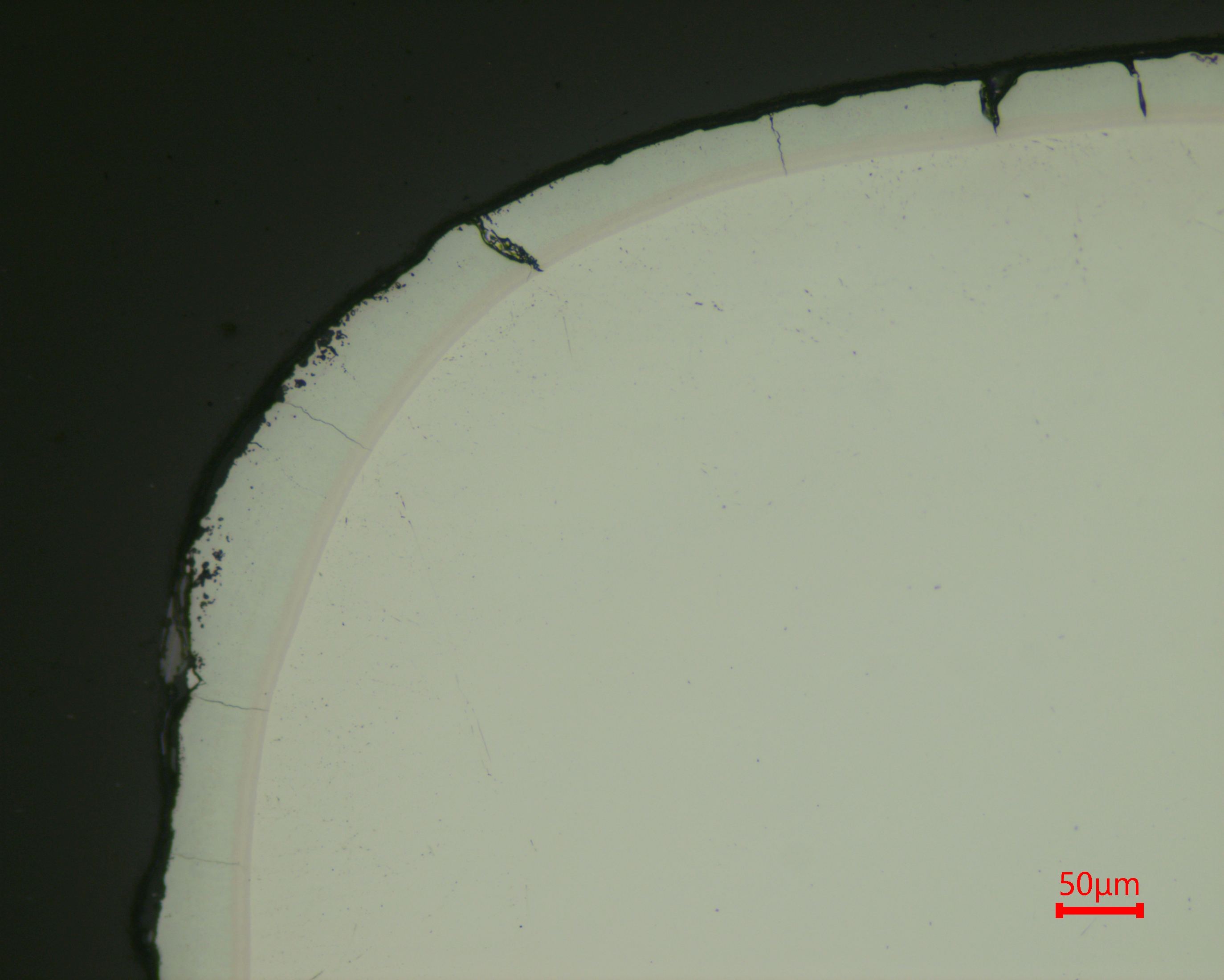

Berikut adalah skim penyediaan sampel untuk aplikasi ini. Cabaran utama terletak pada pelapis seramik yang terdedah kepada retak dan spallation:

1 Pengisaran kasar: P2500 silikon karbida pasir dengan lilin suhu rendah yang digunakan pada permukaan;

2 Karut halus: P4000 Silicon Carbide Sandpaper dengan lilin suhu rendah yang digunakan pada permukaan;

3 Rough Polishing: Kain menggilap ET-JP 3μm aluminium oksida;

4 Silika Polise 50nm Zn-JP.

#Trojan #trojanmetallographic #steelmicrostructure #materialscience #metallography #steelsamples #microstructureanalysis #steelprep #materialtechnician
