Pencahayaan dan pencirian mikroskopik salutan lembaran aloi emas untuk pembungkusan mikroelektronik- Trojan (Suzhou) material technology Co., Ltd.

Pencahayaan dan pencirian mikroskopik salutan lembaran aloi emas untuk pembungkusan mikroelektronik

28-05-2025

Lembaran aloi emas aloi emas swelan emas nipis yang diperbuat daripada aloi emas yang digunakan untuk menghubungkan, membetulkan atau membungkus komponen elektronik, dan sebilangan disebabkan oleh kekonduktiviti elektrik yang sangat tinggi, kekabuhan terma yang baik, kestabilan kimia yang tinggi, fleksibiliti yang baik dan kemuluran emas, permukaan aloi emas yang digunakan secara meluas dalam pembungkusan mikroelektronik yang diperkembangkan secara meluas.

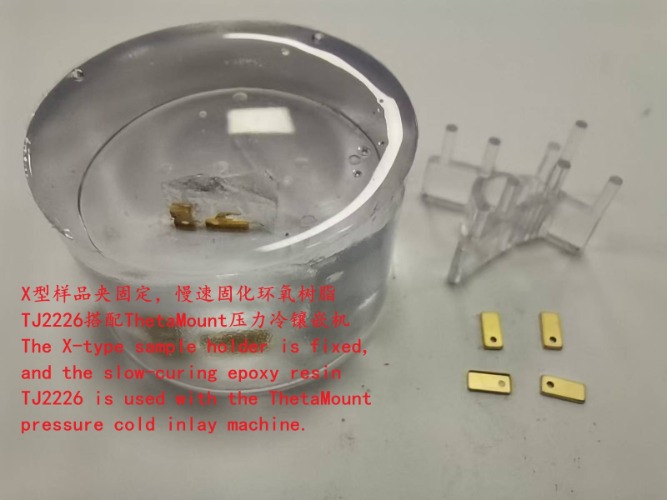

Untuk mengukur ketebalan salutan pada lembaran aloi emas, mereka kini digilap untuk penyediaan sampel: kerana saiz sampel sangat kecil dan ringan dalam berat badan, untuk mengelakkan sampel dari terapung dalam resin epoksi cecair, pemegang sampel X-jenis digunakan untuk penetapan.

Resin epoksi lambat lambat TJ2226 digabungkan dengan mesin embedding sejuk tekanan untuk embedding sejuk, dan kemudian penyediaan sampel dijalankan pada mesin penggilap dual-cakera dwi alpha 208. Langkah -langkah tertentu adalah seperti berikut:
1. Planar mengisar dengan kertas pasir karbida silikon P800/P1200/P2000
2. Penggilap kasar dengan penggilap kain penggilap 3-mikron penggilap
3. Menamatkan penggilap dengan kain penggilap 1-mikron aluminium oksida penggilap oksida

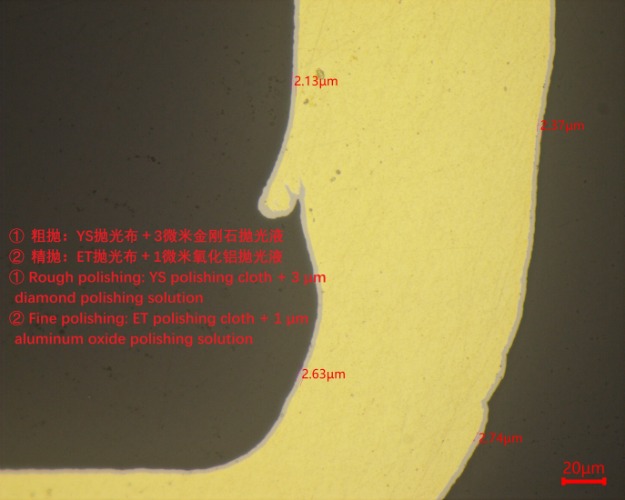

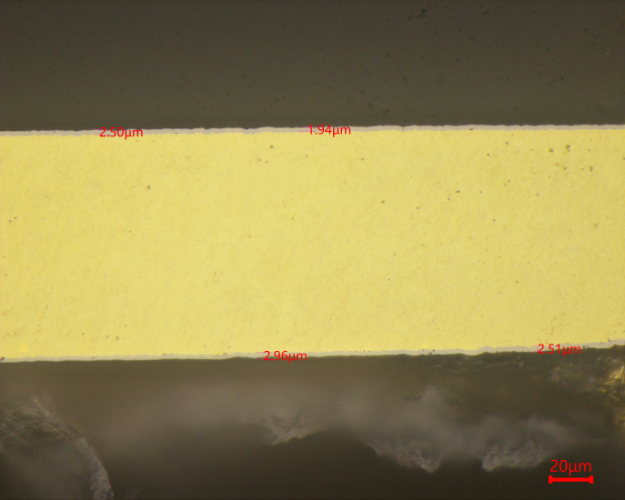

Pemerhatian dijalankan menggunakan mikroskop metallographic MN80, dan apabila diperbesar hingga 500 kali, salutan kelabu pada permukaan sampel dapat dilihat dengan jelas, dengan ketebalan 2-3 μm. Lapisan Emas perlu diperbesarkan kepada pembesaran yang lebih tinggi pada mikroskop elektron pengimbasan SEM yang dapat dilihat.
