Kajian mikrostruktur aloi magnesium AZ31 yang dipasang sejuk melalui penggilap ketepatan- Trojan (Suzhou) material technology Co., Ltd.

Kajian mikrostruktur aloi magnesium AZ31 yang dipasang sejuk melalui penggilap ketepatan

20-05-2025

Aloi magnesium AZ31 adalah aloi magnesium yang cacat. Dengan magnesium sebagai matriks, ia menyediakan aloi dengan ciri asas ketumpatan rendah, yang memberikan aloi magnesium AZ31 satu kelebihan yang signifikan dalam aplikasi ringan. Dengan kemuluran yang tinggi, kekonduksian terma yang tinggi dan harta perisai elektromagnet yang baik, ia digunakan secara meluas dalam komponen struktur aeroangkasa, bahagian automotif, produk elektronik dan bidang lain.

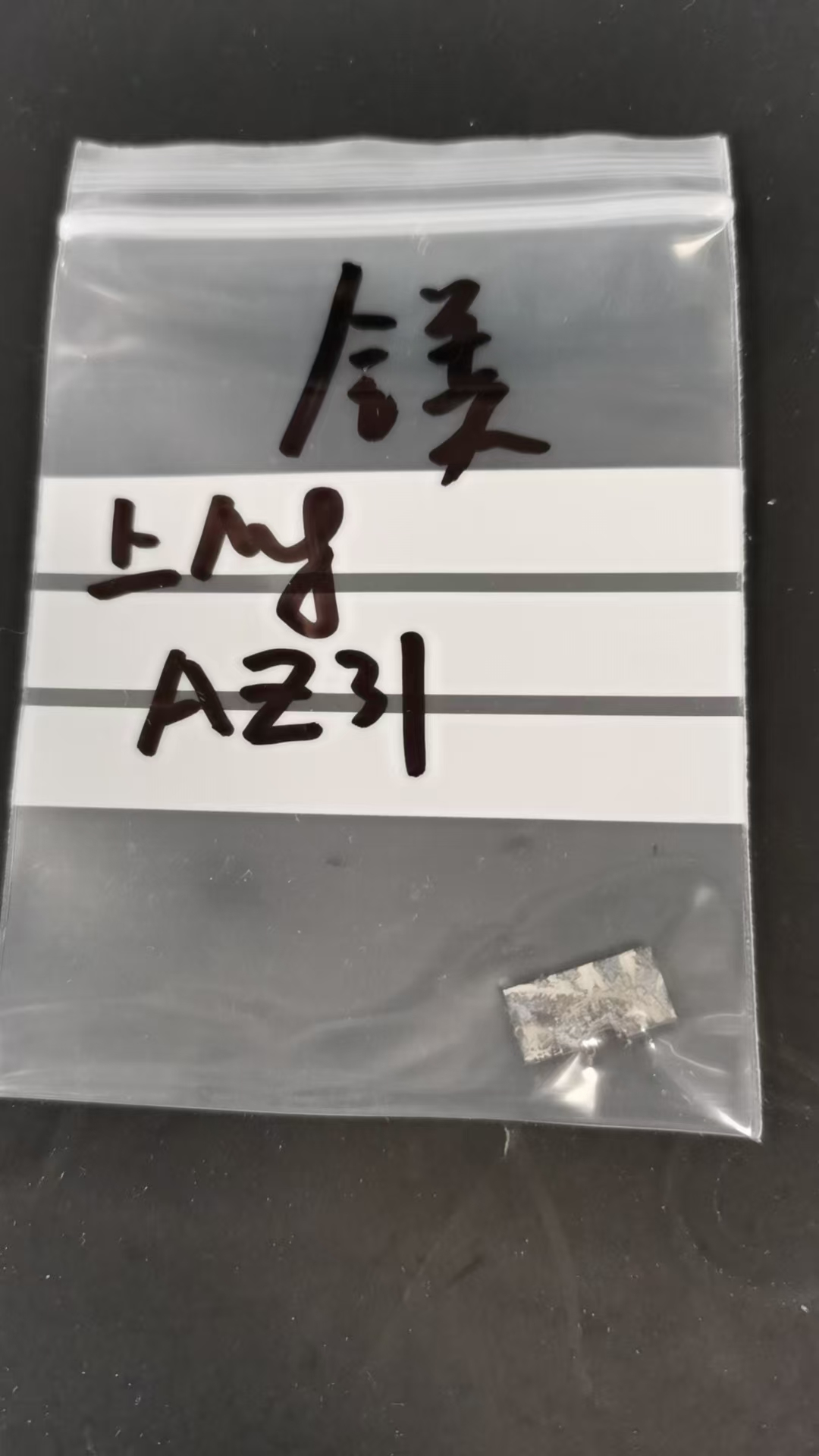

Sekarang, plat nipis aloi magnesium AZ (AL%: 2.5-3.5, Zn%: 0.6-1.4, Mn%: 0.2-1.0, dan baki Mg) digilap dan sampel.

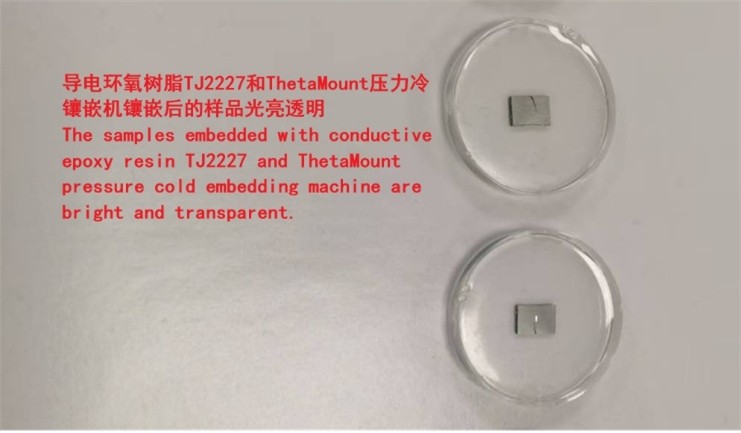

Sampel telah dipotong menjadi kepingan kecil dan terus tertanam dengan resin epoksi konduktif TJ2227 dan mesin pemasangan sejuk tekanan untuk pemerhatian SEM berikutnya. Kemudian, sampel disediakan pada mesin pengisaran dwi-cakera dwi-cakera Alpha208. Langkah -langkah tertentu adalah seperti berikut:

1. Untuk pengisaran permukaan dengan kertas pasir karbida silikon P800/P1200/P2000, untuk mengelakkan pelekap, lilin harus digunakan pada permukaan kertas pasir. Gulung dengan nilai daya kecil dan bilas dengan alkohol selepas setiap pas.
2. Penggilap kasar dilakukan menggunakan kain penggilap YS dan penggantungan penggiliran berlian 3-mikron bebas air.
3. Penggilap halus dijalankan menggunakan kain ET yang menggilap dan penggantungan penggilap alumina 1-mikron bebas air.

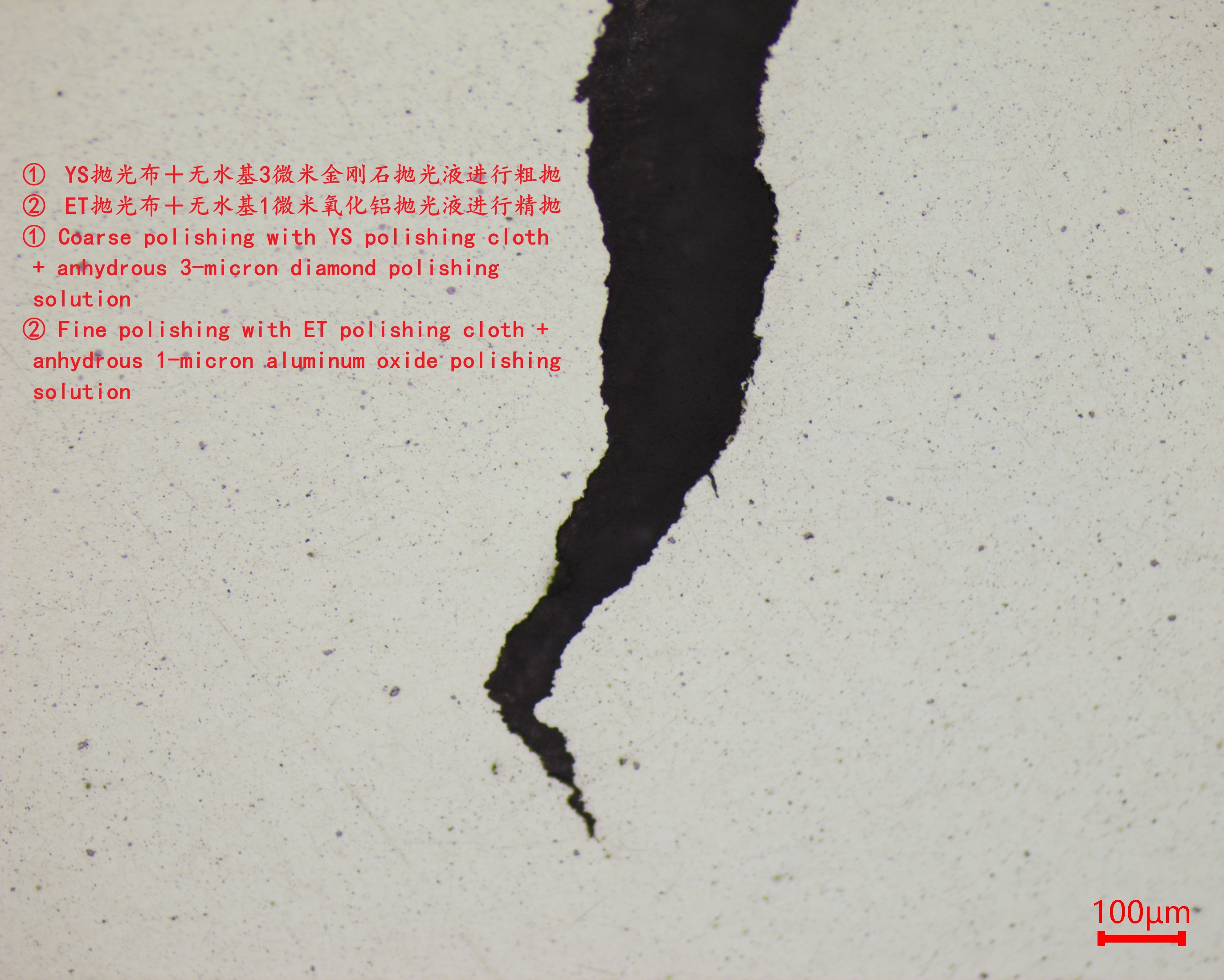

Diperhatikan dengan mikroskop metallographic MN80, permukaan sampel yang digilap adalah lancar, dan arah retak jelas kelihatan. Fasa berbutir hitam adalah fasa pengukuhan yang keras. Komposisi khusus masih perlu dianalisis dengan SEM eds.
