TableCUT 200 Gergaji Automatik
Penerangan Produk TableCUT 200 sesuai untuk memotong sampel pelbagai...

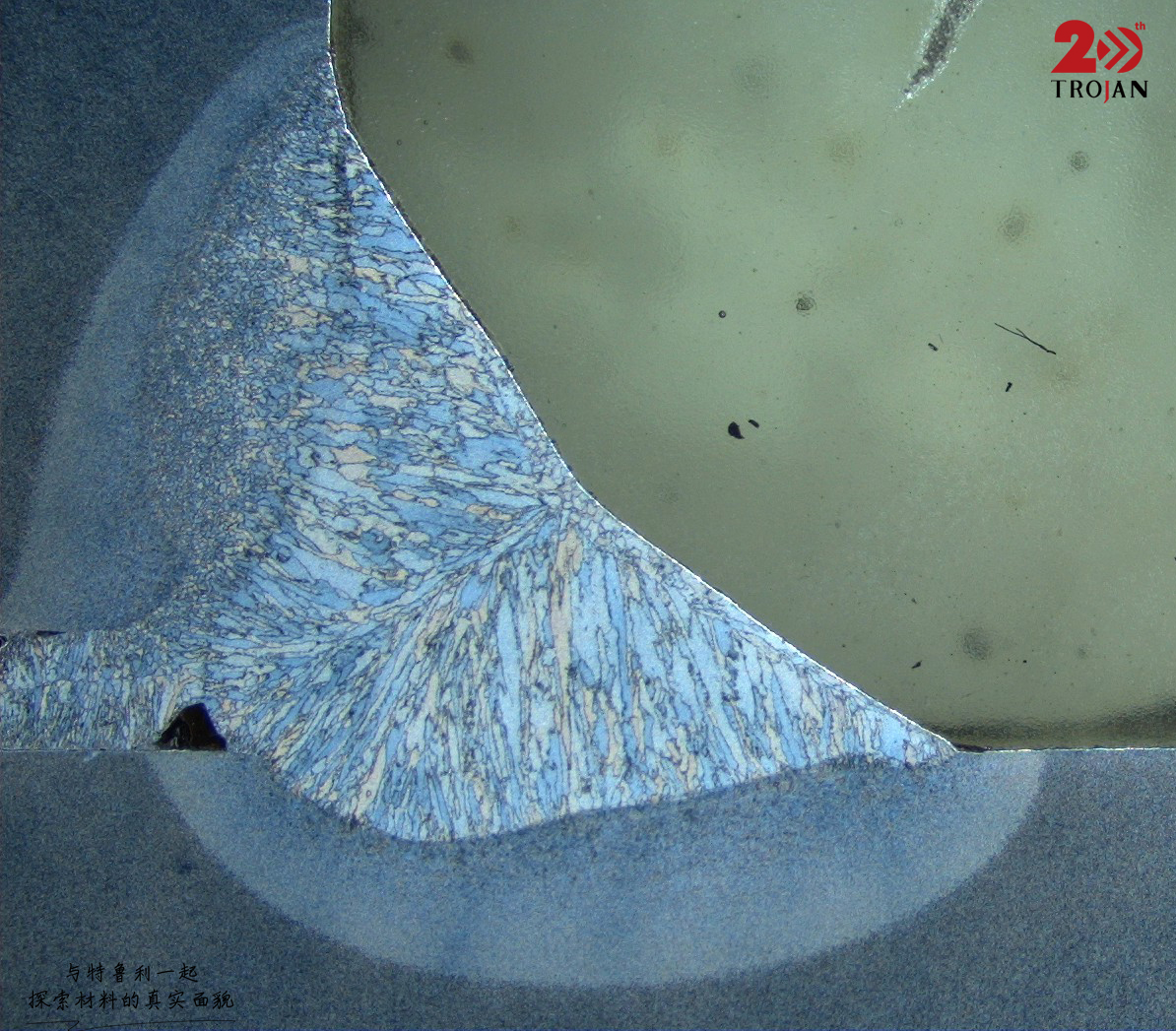

Pemeriksaan metalografi bagi sambungan kimpalan keluli karbon yang dibuat melalui kimpalan arka logam gas CO₂ berfungsi sebagai kaedah teras untuk menilai kualiti kimpalan dan rasional proses.

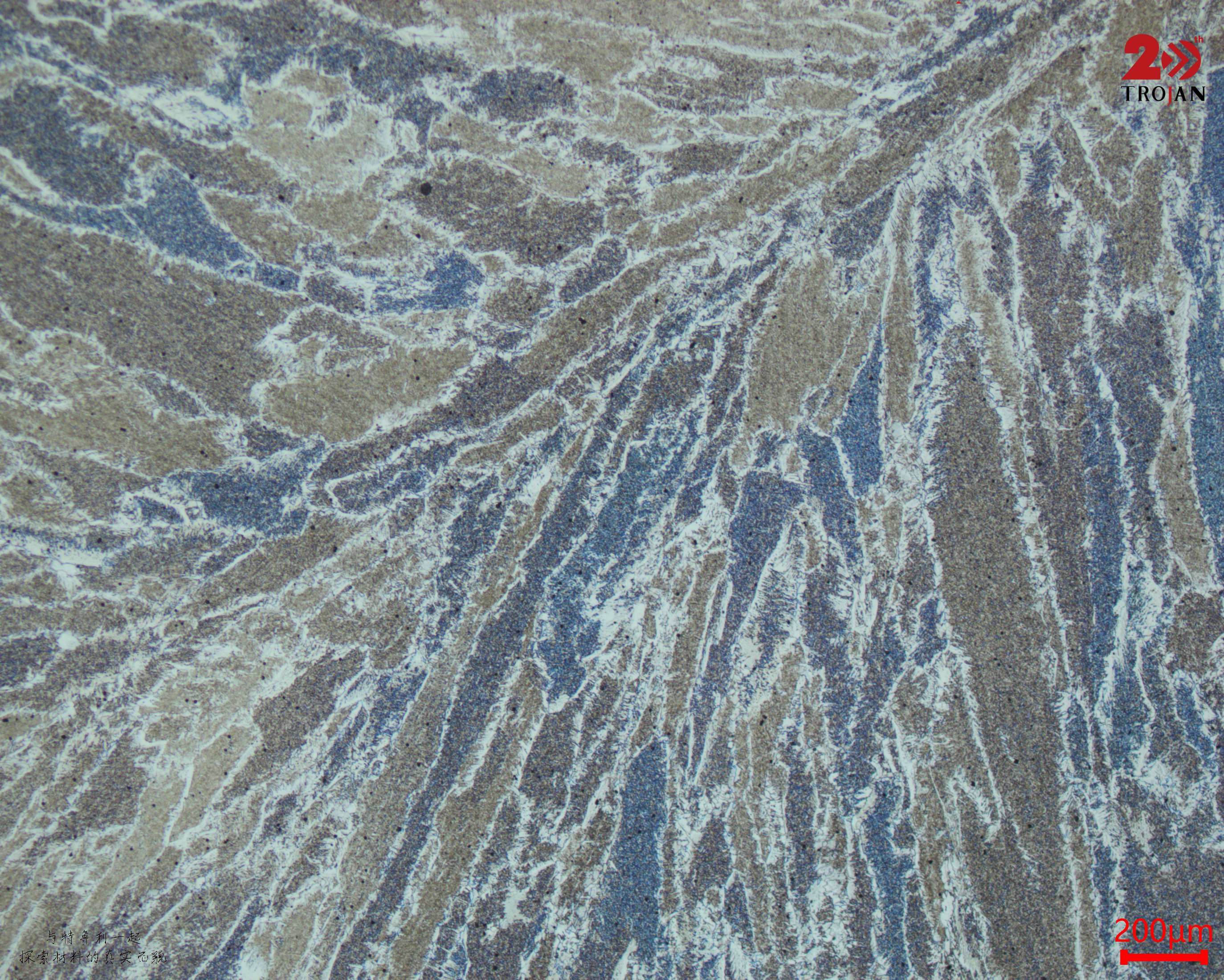

Butiran kolumnar, bersama-sama dengan sejumlah kecil ferit proeutectoid, ferit plat sisi dan pearlit biasanya terdapat dalam zon logam kimpalan.

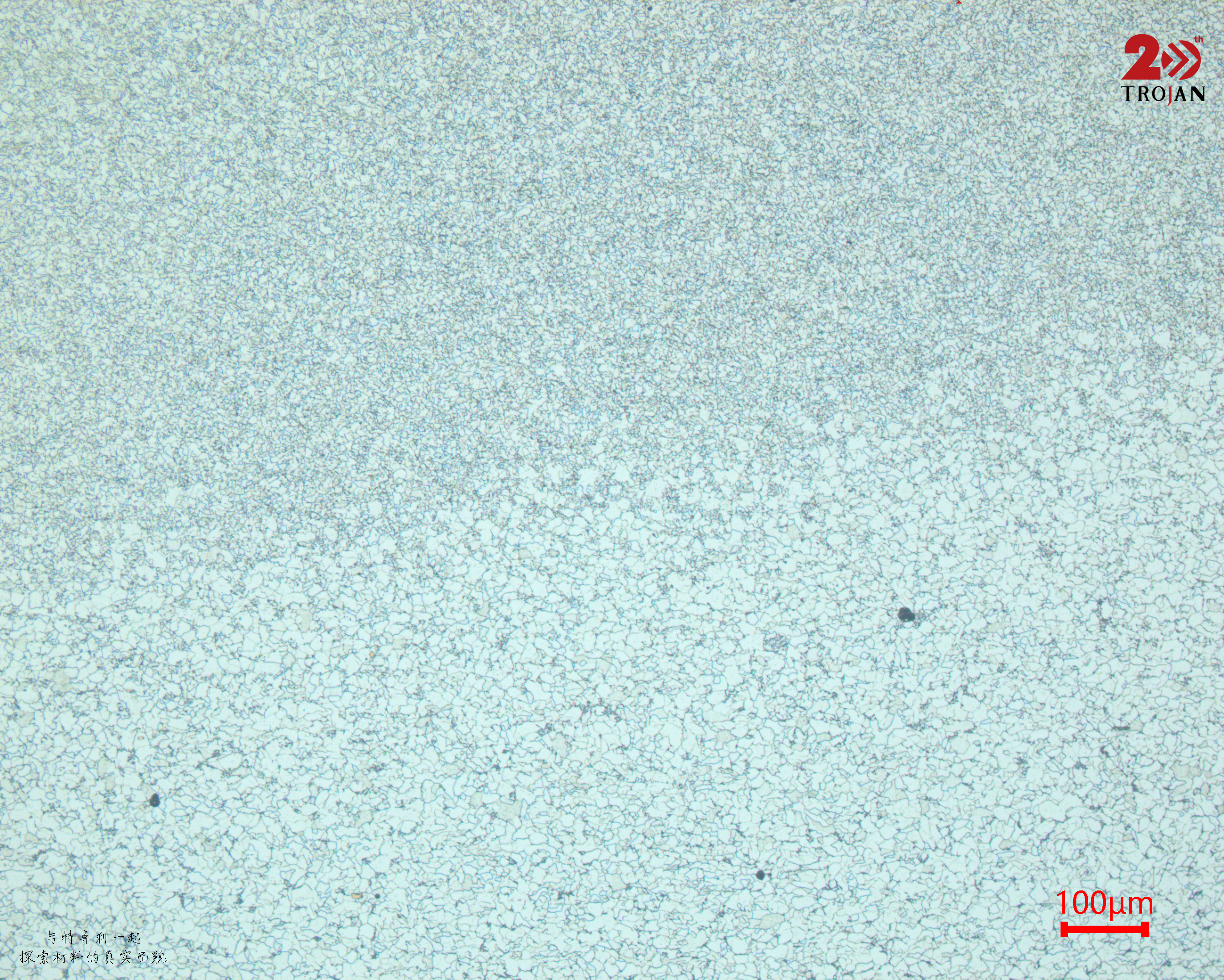

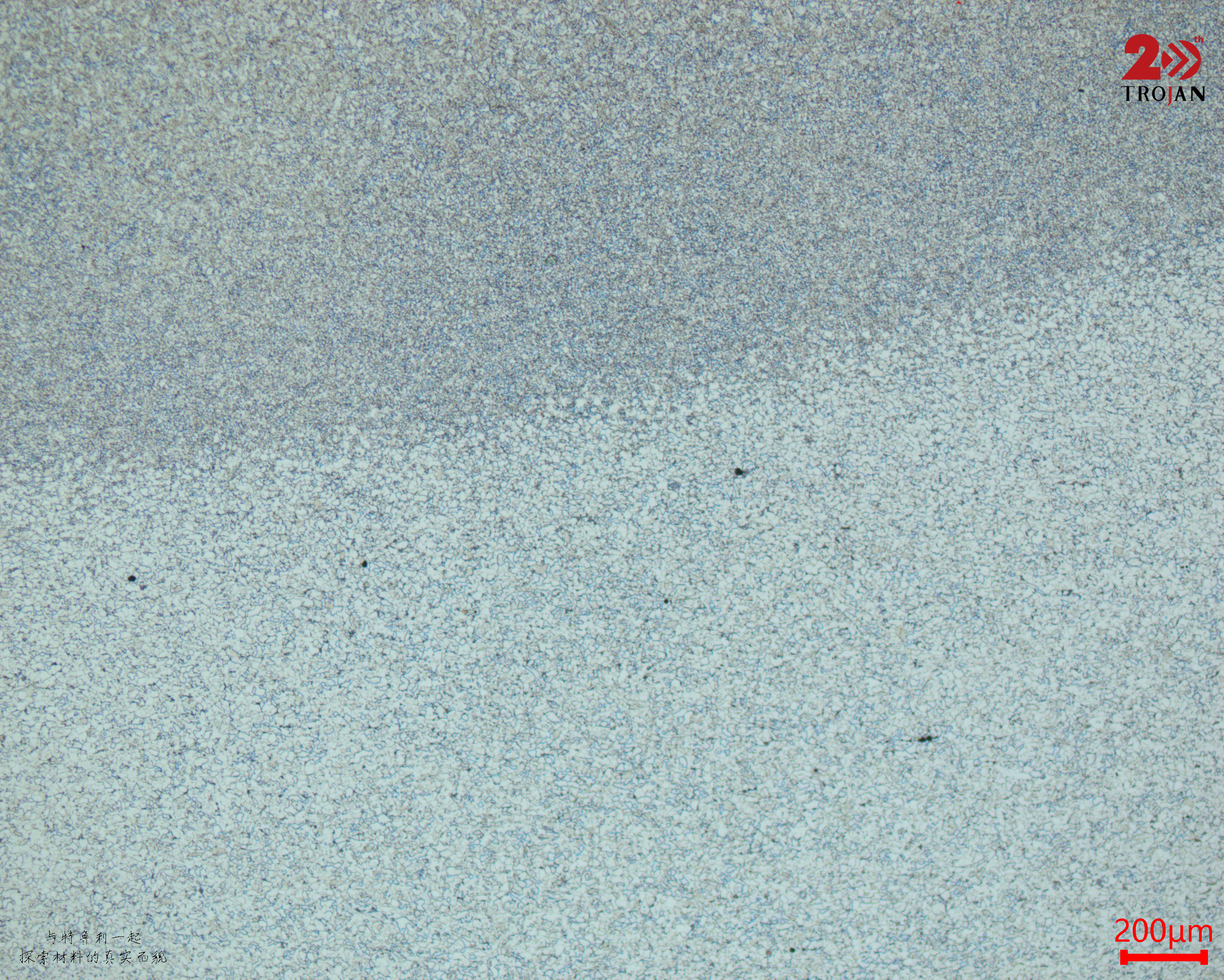

Zon terjejas haba (HAZ) mempamerkan peralihan mikrostruktur antara kawasan berbutir kasar dan berbutir halus. Struktur Widmanstätten dan lapisan keras martensit cenderung terbentuk dalam zon berbutir kasar, yang mengoyakkan sambungan yang dikimpal.
Pemerhatian mikroskopik berhampiran garisan gabungan membolehkan pengecaman kecacatan dalaman seperti gabungan tidak lengkap, retakan mikro, liang dan kemasukan. Ia juga menilai bagaimana tahap terlalu panas dan kadar penyejukan mempengaruhi morfologi mikrostruktur. Keputusan ujian metalografi memberikan rujukan langsung untuk melaraskan input haba kimpalan, suhu prapanas dan suhu interpass, mengawal kecenderungan pengerasan secara berkesan dan risiko keretakan akibat hidrogen.
Penilaian metalografik gabungan yang menyepadukan taburan kekerasan dan penilaian struktur mikro ialah pendekatan yang boleh dipercayai untuk mengesahkan spesifikasi prosedur kimpalan dan menjamin integriti struktur.
1️⃣ Pengisaran Kasar: MET-M P400
2️⃣ Pengisaran Halus: POS 9μm PD-WT
3️⃣ Menggilap: ET-JP 1μm PD-WT
*Alternatif untuk Langkah 2: P800 hingga P2000 kertas kasar
.png?imageView2/2/w/400/format/jpg/q/75 "Dewan Tekanan ThetaMount")
.jpg?imageView2/2/w/400/format/jpg/q/75 "Suspensi AO-P Alumina")
