Skim penyediaan yang cekap untuk sampel PCB

18-11-2025

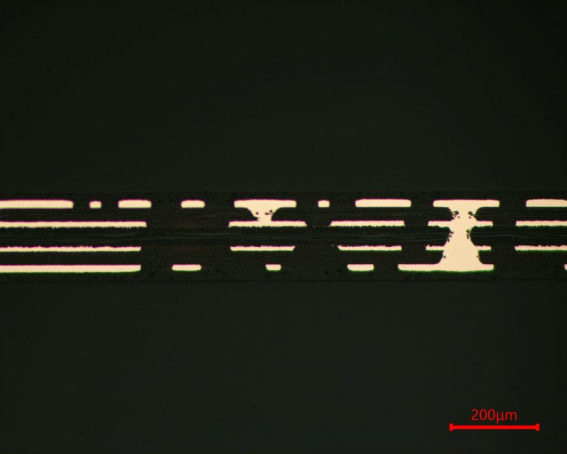

Sebagai pembawa teras pembuatan elektronik, kualiti struktur dalaman PCB secara langsung menentukan kebolehpercayaan produk akhir. Ujian seksyen metallographic adalah "alat perspektif kualiti" yang paling mantap dalam industri PCB, membuka kunci "kebenaran tersembunyi" papan litar langkah demi langkah -dari persampelan, pemasangan, pengisaran, penggilap kepada pemerhatian mikroskopik.

Sama ada daya ikatan interlayer papan pelbagai lapisan, keseragaman elektroplating melalui lubang, mikrostruktur sendi solder, atau keadaan mengelupas substrat dan foil tembaga, bahagian metallographic dapat membentangkannya dengan tepat.

Bagi perusahaan PCB, ujian ini bukan hanya keperluan tegar untuk memenuhi piawaian tetapi juga cara teras untuk mengoptimumkan proses pengeluaran dan meningkatkan hasil produk. Melalui analisis seksyen metallographic, inti masalah dalam penggerudian, laminasi, elektroplating dan proses lain dapat ditempatkan dengan cepat, menjadikan kawalan kualiti disasarkan.

Bahagian kecil membawa garis bawah keselamatan produk elektronik. Melakukan pekerjaan yang baik dalam ujian seksyen metallographic adalah untuk membina barisan pertahanan pertama untuk kualiti PCB!

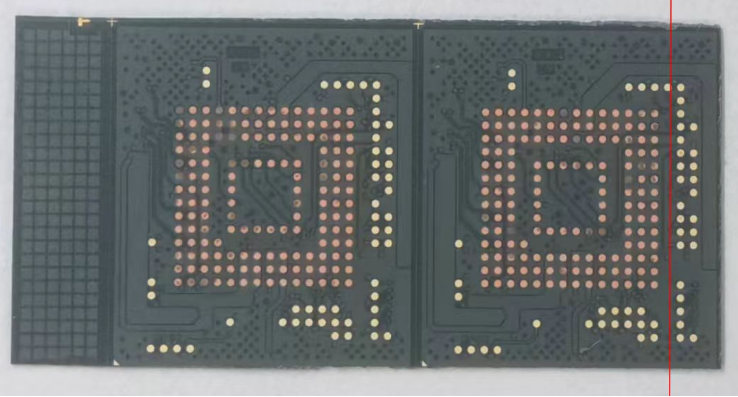

Untuk penyediaan sampel PCB yang cekap, kertas pasir metallographic P400 digunakan untuk pengisaran kasar, dan cakera POS digunakan untuk kedudukan pengisaran halus. Skim berikut dikongsi untuk rujukan:

1. GRIND ke tepi kedudukan sasaran dengan kertas pasir metallographic P400;

2.Grind ke kedudukan sasaran dengan POS Disc 9μm PD-WT penggantungan penggantungan;

3.Polish dengan SC-JP menggilap kain 3μm PD-WT penggilap penggantungan;

4.Polish dengan Kain menggilap ET-JP 1μm Penggantungan penggilap PD-WT ;

5. Menggilap penggilap akhir dengan Zn-ZP Polishing Cloth So439 50nm Silica penggantungan Silika .
