Pelan Penyediaan Sampel BGA

Oleh kerana produk elektronik terus berkembang ke arah pengurangan dan integrasi berkepadatan tinggi, pembungkusan grid bola (BGA) telah menjadi bentuk pembungkusan teras untuk peranti seperti telefon pintar dan sistem aeroangkasa kerana keupayaannya untuk mencapai sambungan kepadatan pin I/O yang tinggi. Walaupun sendi solder antara BGA dan papan litar bercetak (PCB) adalah saiz kecil (dengan diameter biasanya antara 0.3 hingga 0.8 mm), mereka adalah nod penting yang mengekalkan konduksi isyarat elektrik dan kestabilan struktur mekanikal. Kualiti mereka secara langsung menentukan kebolehpercayaan jangka panjang peranti elektronik. Oleh itu, analisis penghirisan PCBA telah menjadi kaedah teras untuk memeriksa kualiti bersama solder BGA.

Analisis ini memberi tumpuan kepada mengesan tiga jenis petunjuk berikut:

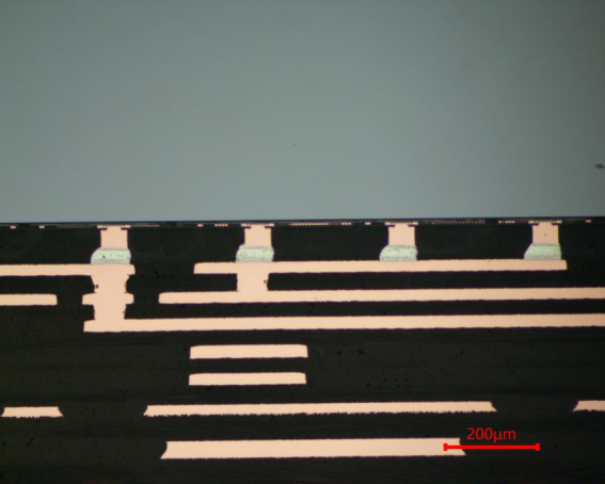

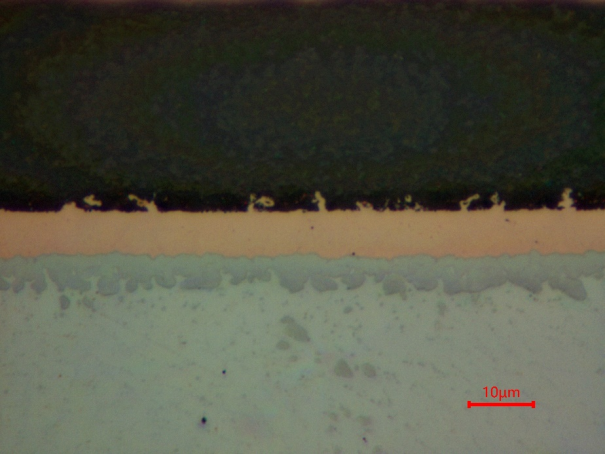

  • Lapisan IMC: Umumnya, ketebalannya ialah 2-5 μm. Lapisan yang terlalu tebal boleh menyebabkan keretakan berbasikal haba, dan lapisan yang tidak berterusan mungkin mempunyai risiko detasmen;

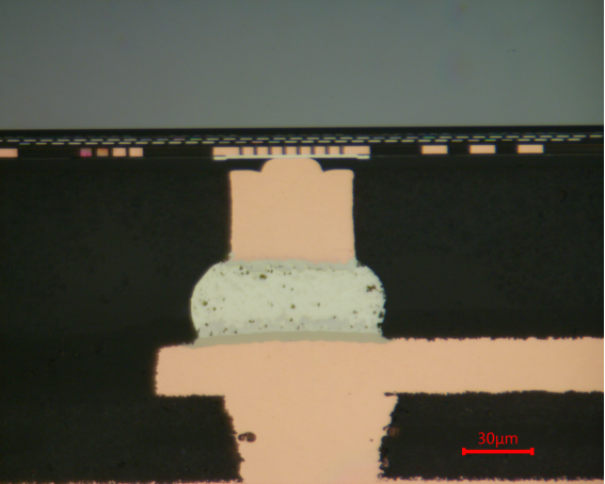

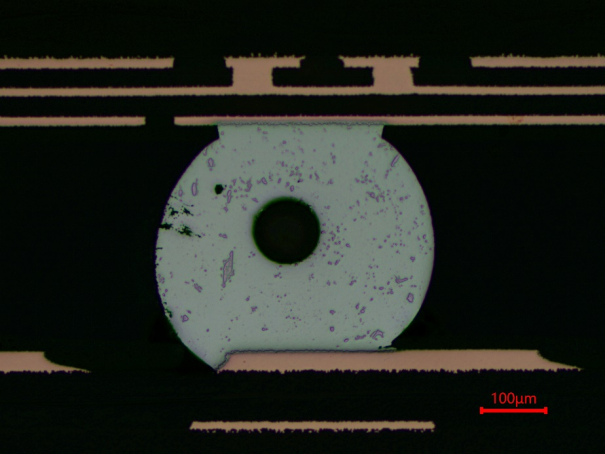

  • Lompang Bersama Solder: Disebabkan oleh penyejatan fluks yang tidak mencukupi, dengan perkadaran melebihi 15% akan mengurangkan pengaliran haba dan kapasiti galas beban, atau menyebabkan gangguan isyarat;
  • Retak antara muka: Dipicu oleh tekanan terma/ mekanikal, mereka akan memotong arus, dan merupakan penyebab penting peralatan pembekuan dan kegagalan maut.

Analisis mengiris PCBA dengan tepat dapat mengesan kualiti sendi pateri, dan digunakan bukan sahaja untuk pemeriksaan pengeluaran besar -besaran tetapi juga untuk bantuan lokasi kegagalan, berfungsi sebagai sokongan teras untuk memastikan fungsi dan integriti peranti elektronik.

Berikut adalah contoh pelan penyediaan sampel BGA untuk saiz solder kira -kira 80 μm. Sila rujuk rancangan berikut untuk rujukan anda:

1: Gunakan kertas pasir metallographic P1200 untuk menggilap ke tepi kedudukan sasaran

20: Gunakan kertas pasir metallographic P2000 untuk menggilap ke kedudukan sasaran

3: Gunakan SC-JP menggilap kain dan cecair penggilap berlian 3 μm untuk menggilap.

4: Gunakan Kain menggilap ET-JP dan cecair penggilap berlian 1 μm untuk menggilap.

5: Gunakan Zn-ZP Polishing Cloth dan So-A439 50-nanometer Silica Polishing Liquid untuk penggilap akhir.
