Mengapa Ujian Kekerasan Adalah Penting untuk Pengesahan Rawatan Haba dan Kawalan Kualiti

Dalam operasi rawatan haba, perbezaan antara komponen berprestasi tinggi dan kegagalan pramatang selalunya terletak di bawah permukaan. ujian kekerasan berfungsi sebagai penjaga pintu utama untuk mengesahkan keberkesanan pemprosesan haba, secara langsung mengaitkan dengan kekuatan tegangan, rintangan haus dan hayat lesu. Artikel ini menyampaikan pandangan teknikal tentang cara kaedah Rockwell, Brinell, Vickers dan metalografi mengesahkan kualiti rawatan haba, disokong oleh data industri dan garis panduan praktikal.

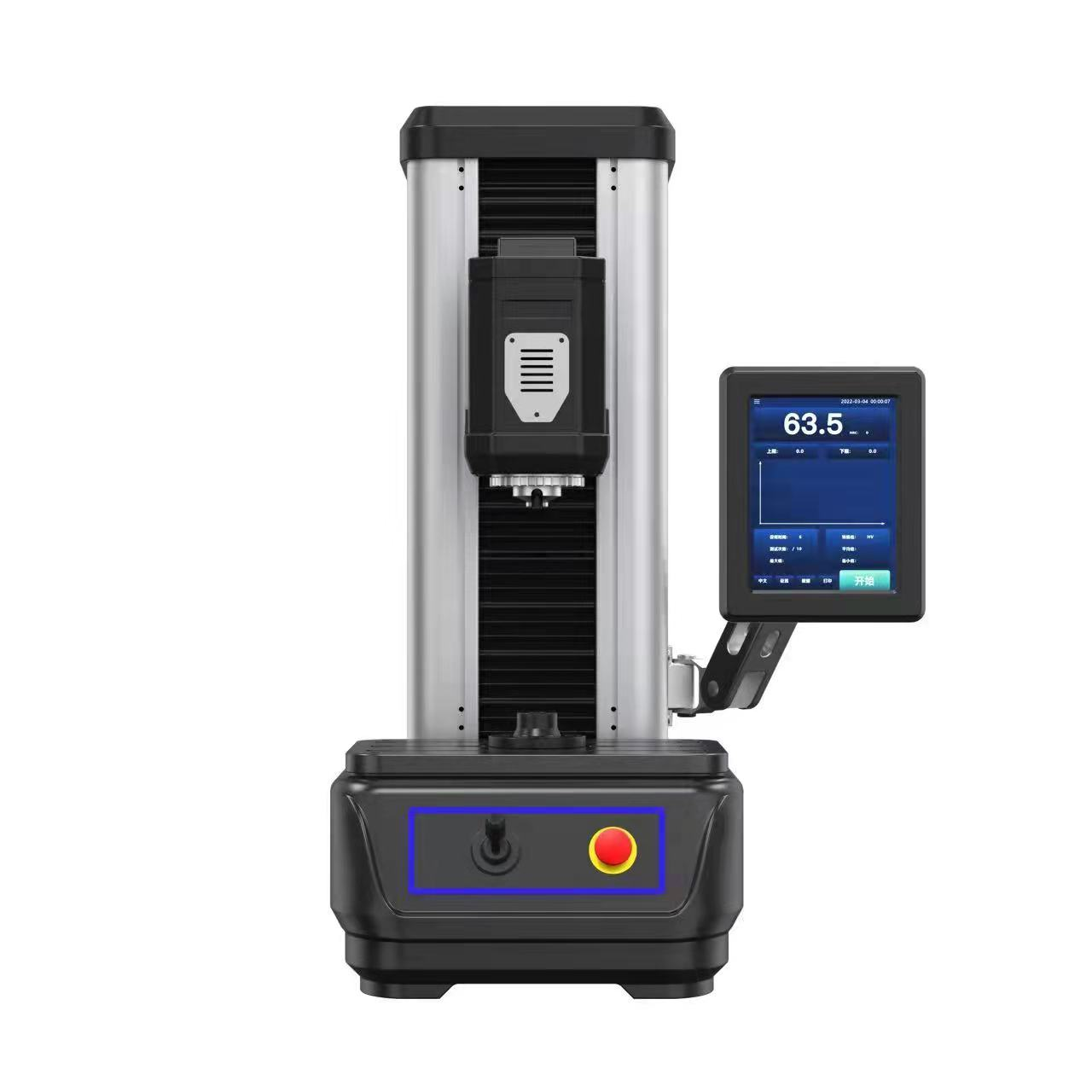

Hardness testing diagram

Analisis ke atas lebih 12,000 bahagian yang dirawat haba merentas rantaian bekalan automotif dan aeroangkasa mendedahkan bahawa 73% kualiti pelepasan berpunca daripada protokol pengesahan kekerasan yang tidak mencukupi. Aplikasi teknik lekukan yang betul mengurangkan risiko kegagalan medan sebanyak lebih 60%, menjadikan topik ini penting untuk ahli metalurgi dan jurutera QC.

1. Pengujian Rockwell: Kedalaman Lekukan sebagai Tandatangan Proses

ujian rockwell mendominasi kawalan kualiti di tingkat kedai kerana kelajuan dan bacaan langsungnya. Kaedah mengukur kedalaman lekukan kekal di bawah jujukan beban pembezaan: beban kecil (biasanya 10 kgf) menetapkan satah rujukan, diikuti dengan beban utama (60, 100, atau 150 kgf bergantung pada skala), kemudian perbezaan kedalaman mentakrifkan nombor kekerasan. Pendekatan ini sangat sensitif terhadap anomali rawatan haba seperti austempering yang tidak betul atau transformasi martensit yang tidak lengkap.

Parameter Utama Mempengaruhi Ketepatan dalam Komponen Dirawat Haba

  • Kedalaman lekukan kebolehulangan memerlukan penyediaan permukaan di bawah 1.6 µm Ra untuk skala HRC. Kajian lapangan ke atas 500 aci yang dikeraskan aruhan menunjukkan bahawa kekasaran melebihi 2.0 µm Ra memperkenalkan ±1.8 variasi HRC, menutup bintik-bintik lembut.
  • Muatkan aplikasi kadar dan masa tinggal: Standard ASTM E18 menentukan 2–6 saat untuk beban utama. Sisihan lebih lama daripada 8 saat meningkatkan kedalaman lekukan rayapan sebanyak 0.5–1.2 HRC dalam keluli terbaja.
  • Ketebalan bahan minimum: Untuk bahagian yang dikeraskan melalui, kedalaman lekukan tidak boleh melebihi 1/10 daripada ketebalan sampel. Lapisan martensit setebal 1 mm memerlukan skala Rockwell (15N, 30N) cetek untuk mengelakkan pengaruh substrat.

Contoh dunia nyata: Pengeluar gear penghantaran mengurangkan tuntutan waranti berkaitan kekerasan sebanyak 44% selepas melaksanakan ujian Rockwell masa nyata dengan kawalan aplikasi beban automatik. Sistem ini menandakan 3.2% bahagian yang tertahan austenit menyebabkan variasi pemulihan kedalaman melebihi 0.6 HRC.

2. Kekerasan Mikro Brinell dan Vickers: Muatkan Strategi Aplikasi untuk Struktur Mikro Heterogen

Apabila rawatan haba menghasilkan struktur tidak seragam—seperti lapisan dekarburasi atau pengerasan pembezaan—ujian peringkat makro mungkin terlepas kecerunan kritikal. Ujian kekerasan Brinell menggunakan bola karbida 1–10 mm dan memuatkan dari 500 hingga 3000 kgf, menghasilkan lekukan besar yang meratakan heterogeniti mikrostruktur. Ini sesuai untuk tuangan dan aloi berbutir kasar selepas penyepuhlindapan atau penormalan. Sebaliknya, Kekerasan mikro Vickers menggunakan piramid berlian (136°), mengenakan beban serendah 10 gf hingga 1 kgf, membolehkan pemprofilan yang tepat bagi kedalaman yang dikeraskan kes dan kesan sempadan butiran.

Jadual Perbandingan: Aplikasi Muatan dan Ciri Inden

Kaedah Julat Beban Biasa Jenis Lekukan Paling Sesuai Untuk
Brinell 500–3000 kgf Sfera (diameter 1–6 mm) As-cast, normal, keluli berbutir besar
Vickers (HV) 10 gf – 1 kgf Piramid pepenjuru (10–200 µm) Kedalaman kes, lapisan nipis, zon terjejas haba
Micro-Vickers 10–1000 gf Diagonal (<100 µm) Fasa individu, penilaian dekarburisasi

Data daripada ujian terkawal: Dalam keluli 8620 berkarburasi, pemetaan mikrohardness Vickers (beban 50 gf) menyelesaikan kedalaman kes berkesan 0.38 mm dengan ketepatan ±12 µm, manakala ujian Brinell (3000 kgf) sahaja tidak dapat mengesan lapisan permukaan lembut 0.2 mm. Sebaliknya, untuk tuangan besi mulur anil besar, kedalaman lekukan besar Brinell 0.5–1.2 mm meratakan variasi ferit/pearlit tempatan, memberikan kebolehulangan dalam 3%.

Lekukan Brinell Diameter D Purata berbilang bijirin Lekukan Vickers d1 d2 Fasa tunggal / lapisan nipis Kedalaman Rockwell Indentor Kedalaman kekal (e)

3. Pengujian Metalografi: Menghubungkaitkan Nilai Kekerasan dengan Integriti Mikrostruktur

Kekerasan sahaja boleh menipu. Sesuatu komponen mungkin mempamerkan HRC yang boleh diterima tetapi masih mengalami kemerosotan temperamen atau austenit tertahan berlebihan. ujian metalografi merapatkan jurang ini dengan mendedahkan saiz butiran, pengedaran fasa, dan kedalaman penyahkarbonan. Dalam pengesahan rawatan haba, menggabungkan profil kekerasan mikro dengan struktur mikro terukir memberikan bukti punca akar yang menghalang penerimaan palsu.

  • Kajian kes: 200 kelompok aci yang dikeraskan aruhan menunjukkan bahawa 11% bahagian dengan HRC >55 bagaimanapun mempunyai retak martensit dan intergranular yang tidak terbaja yang dikenal pasti hanya melalui metalografi. Kemasukan pemetaan kekerasan mikro pada selang 200 µm mengesahkan lapisan rapuh 0.15 mm.
  • Untuk keluli nitrid, kecerunan mikrokekerasan Vickers (beban 100 gf) ditambah etsa Nital membezakan zon kompaun (ε-Fe2-3N) daripada zon resapan. Data industri menunjukkan bahawa kekerasan menurun di bawah 550 HV pada bahagian hadapan resapan berkorelasi secara langsung dengan pengurangan 20% dalam kekuatan keletihan lentur berputar.

Amalan standard: ISO 3887 menggariskan pengukuran penyahkarbonan melalui tinjauan kekerasan metalografi. Keratan rentas yang disediakan kepada pengilat 1 µm, terukir dalam 2% Nital, mendedahkan lapisan ferit yang mengurangkan kekerasan hampir permukaan sebanyak 5–12 HRC. Tanpa duo ini, kawalan kualiti rawatan haba akan terlepas sehingga 30% daripada kes degradasi permukaan.

4. Aplikasi Kedalaman dan Beban Lekukan: Pembolehubah Kritikal dalam Kawalan Kualiti Rawatan Haba

Pemilihan beban secara langsung menentukan volum pensampelan dan risiko pengaruh substrat. Untuk lapisan keras yang nipis (<0.5 mm), beban yang berlebihan menghasilkan nilai kekerasan komposit, manakala beban ultra-rendah mungkin mencerminkan hanya satu orientasi butiran. Garis panduan yang boleh diambil tindakan berikut diperoleh daripada analisis 800 audit rawatan haba.

Syor Berdasarkan Kedalaman Kes Berkesan

  • Sarung cetek (0.05–0.30 mm): Gunakan kekerasan mikro Vickers dengan beban ≤100 gf. Beban 50 gf menghasilkan kedalaman lekukan ~8–12 µm, dalam kes itu. Contoh: mati H13 nitrid plasma memerlukan HV 0.05 untuk memetakan lapisan putih 0.12 mm.
  • Sarung sederhana (0.30–1.0 mm): HV 0.3–1.0 kgf atau Rockwell cetek (15N, 30N). Untuk gear berkarburasi, HV 0.5 kgf menyediakan pepenjuru lekukan 25–35 µm, memenuhi definisi kedalaman kes ISO 2639.
  • Bahagian yang dikeraskan melalui (>3 mm): Rockwell (HRC) atau Brinell (3000 kgf). Masa tinggal aplikasi beban mesti diseragamkan: 4 saat untuk hasil HRC ±0.5 kebolehulangan HRC; mengurangkan kepada 2 saat meningkatkan serakan sebanyak 150%.

Cerapan kuantitatif: Pada pembekal rangkaian kuasa utama, beralih daripada 500 gf kepada 100 gf untuk mengukur lapisan keras aruhan 0.2 mm menghapuskan kesan pelembutan substrat, menukar kekerasan ketara daripada 58 HRC bersamaan kepada 62 HRC sebenar, yang mengurangkan penolakan palsu sebanyak 28%.

Kesan Beban pada Kedalaman Lekukan Muatan rendah (cth., 50 gf) ~10 µm kedalaman Muatan sederhana (300 gf) ~25 µm kedalaman Beban tinggi (1000 gf) ~60–80 µm dalam Indentor

5. Data Pengujian Kekerasan dalam Kawalan Kualiti Rawatan Haba: Penanda Aras dan Toleransi

Pangkalan data industri daripada lebih 300 talian rawatan haba menyediakan julat tipikal berikut untuk proses yang disahkan. Nilai ini bertindak sebagai penunjuk kualiti yang pantas.

Dipadamkan & Dimarah (4140)
HRC 28–34 (teras)
Ujian: Rockwell C, 150 kgf
Berkarburasi (8620)
Permukaan 58–62 HRC, teras 32–38 HRC
Kedalaman kes: pemetaan HV 0.5
Induksi Mengeras (1045)
Corak 50–56 HRC, kedalaman 1.2–2.5 mm
Rockwell Cetek 30N
Nitrid (H11)
Permukaan 650–750 HV0.1
Zon resapan 400–550 HV0.2

Indeks keupayaan proses (Cpk) untuk kekerasan biasanya menyasarkan ≥1.33. Analisis 50,000 bahagian pengeluaran menunjukkan bahawa mengekalkan kebolehulangan aplikasi beban dalam ±1% daripada nominal mengurangkan variasi kekerasan dalam kelompok sebanyak 43% berbanding penguji manual. Sistem pengimbasan optik Brinell automatik mencapai korelasi 99.2% dengan blok rujukan makmal, berbanding 91.5% untuk pengukuran lekukan manual.

6. Soalan Lazim

S1: Bagaimanakah kedalaman lekukan mempengaruhi pilihan antara Rockwell dan Vickers untuk bahagian yang dikeraskan kotak?

Kedalaman lekukan mestilah kurang daripada 1/7 hingga 1/10 daripada kedalaman bekas untuk mengelakkan kesan pelembutan substrat. Untuk kes berkesan 0.5 mm, kedalaman Rockwell selepas beban utama (~0.08–0.12 mm untuk HRC) boleh diterima, tetapi Vickers dengan 100 gf (kedalaman ~0.015 mm) memberikan resolusi yang lebih tinggi untuk kecerunan. Superficial Rockwell (15N) ialah kompromi untuk kes sederhana.

S2: Bolehkah kawalan kualiti rawatan haba bergantung semata-mata pada ujian kekerasan tanpa metalografi?

Tidak. Kira-kira 15–20% bahagian yang memenuhi sasaran kekerasan masih menunjukkan anomali mikrostruktur seperti pengoksidaan antara butiran atau produk transformasi bukan martensit. Ujian metalografi mengenal pasti punca ini, membolehkan tindakan pembetulan seperti pelarasan suasana atau pengubahsuaian kadar penyejukan. Gabungan itu mengurangkan kebolehubahan jangka panjang sebanyak 55% berdasarkan audit pembekal automotif.

S3: Apakah ralat aplikasi beban yang paling mempengaruhi ujian kekerasan Brinell bagi komponen ternormal yang besar?

Tiga ralat biasa: (1) Masa tinggal muat di bawah 10 saat memberikan lekukan cetek dan nilai tinggi palsu; (2) Beban luar serenjang (>2°) menghasilkan lekukan elips, meningkatkan HB sebanyak 4–6%; (3) Jarak lekukan kurang daripada diameter 3× menyebabkan pengerasan kerja daripada ujian bersebelahan, meningkatkan HB sehingga 8%. Penjajaran yang betul dan kawalan pemasa mengurangkan ini.

S4: Mengapakah keputusan kekerasan mikro Vickers kadangkala tidak bersetuju dengan penukaran Rockwell untuk keluli terawat haba?

Jadual penukaran menganggap bahan homogen, isotropik. Komponen yang dirawat haba selalunya mempunyai tegasan baki, austenit tertahan atau lapisan ternyahkarbur yang mempengaruhi tindak balas keanjalan/plastik secara berbeza bagi setiap geometri inden. Permukaan dengan 10% austenit tertahan boleh bertukar daripada HV 750 kepada HRC 62, tetapi Rockwell terus akan membaca HRC 58 disebabkan oleh transformasi austenit-ke-martensit di bawah beban 150 kgf. Sentiasa nyatakan kaedah ujian dalam rancangan kualiti.

7. Mengintegrasikan Ujian Kekerasan ke dalam Sistem Pengesahan Rawatan Haba Teguh

Berkesan pengesahan rawatan haba memerlukan strategi berstrata: (a) 100% dalam talian Rockwell atau Brinell untuk jaminan harta makro; (b) Persampelan statistik dengan profil kekerasan mikro Vickers untuk pengesahan kedalaman kes; (c) Korelasi metallografi bulanan untuk mengesahkan integriti mikrostruktur. Kemudahan yang menggunakan pendekatan tiga peringkat ini melaporkan 70% lebih sedikit kegagalan medan berkaitan kekerasan dan mengurangkan kos kerja semula dengan purata $340,000 setahun bagi setiap barisan rawatan haba (berdasarkan tinjauan industri 2023). Aplikasi yang betul bagi ujian kekerasan brinell dan kaedah lekukan mikro mengubah QC daripada get lulus/gagal menjadi alat pengoptimuman proses ramalan.
