Pengisaran dan Penggilapan Sistematik untuk Permukaan Metalografi Tanpa Cacat

Mencapai permukaan seperti cermin yang bebas kecacatan pada sampel logam adalah tidak disengajakan—ia memerlukan urutan terkawal mengisar dan menggilap langkah. Daripada pengisaran planar hingga penggilap akhir dengan ampaian alumina, setiap peringkat mesti menghilangkan ubah bentuk dari langkah sebelumnya tanpa memperkenalkan artifak baharu. Artikel ini membentangkan metodologi sistematik, memfokuskan pada bahan habis pakai, parameter peralatan dan penyelesaian masalah praktikal untuk memastikan permukaan yang boleh dihasilkan semula dan berkualiti tinggi untuk analisis metalografi.

Apa yang Mentakrifkan Aliran Pengisaran dan Penggilapan Sistematik?

Pendekatan yang sistematik menghubungkan kaedah mengisar kepada khusus kaedah menggilap pilihan, dengan setiap langkah menyasarkan pengurangan terkawal dalam kekasaran permukaan. Aliran kerja biasanya berkembang daripada pengisaran planar kasar (menggunakan kertas SiC) melalui pengisaran halus, kemudian penggilap berlian pelbagai peringkat, dan akhirnya alumina penggilap akhir atau silika koloid. Tanpa disiplin sedemikian, kerosakan bawah permukaan dan ubah bentuk plastik berterusan, menjejaskan analisis mikroskopik.

Prinsip Utama: Pembuangan Kerosakan Berperingkat

Setiap peringkat kasar mesti mengeluarkan lapisan cacat yang ditinggalkan oleh yang sebelumnya. Untuk aloi keluli, ketebalan lapisan yang dikeluarkan hendaklah 2-3 kali gdana kedalaman kerosakan sebelumnya. Pengisaran satah biasa dengan kertas P120 menghasilkan kerosakan ~25–35 µm dalam; pengisaran P600 seterusnya mengeluarkan ~40 µm, memastikan penyingkiran lengkap.

Bahan Habis Penting untuk Permukaan Boleh Dihasilkan semula

Berkualiti tinggi bahan habis pakai metalografik secara langsung mempengaruhi kadar penyingkiran bahan dan penjanaan kecacatan. Jadual di bawah menyenaraikan kategori utama dan fungsinya. Semua bahan habis pakai metalografi mesti dipadankan dengan kekerasan dan kemuluran sampel.

Jenis Boleh Habis	Grit / Saiz Biasa	Peringkat Permohonan	Fungsi Utama
kertas pengisar silikon karbida	P120 – P4000	Planar & pengisaran halus	Meratakan cepat, kawalan ubah bentuk
penggantungan berlian	9 µm, 6 µm, 3 µm, 1 µm	Penggilapan pertengahan	Penyingkiran tinggi dengan tarik-keluar rendah
kain penggilap untuk metalografi	ditenun, tidur siang, berliang	Berlian / pengilat akhir	Mengawal pengekalan swarf & pelinciran
alumina penggilap akhir	0.05 µm – 0.3 µm	Peringkat akhir	Kemasan cermin, tiada calar

Syor: Untuk bahan lembut (aluminium, tembaga), gunakan kertas pengisar silikon karbida dengan pelincir untuk mengelakkan tersumbat; untuk aloi keras (keluli alat), kain tenunan dengan penggantungan berlian menyediakan perancangan yang cekap.

Kaedah Pengisaran Berperingkat: Planar hingga Halus

Dua berbeza kaedah mengisar digunakan secara berurutan: pengisaran planar untuk membentuk permukaan rata, diikuti dengan pengisaran halus berbilang langkah untuk meminimumkan ubah bentuk. Keputusan optimum memerlukan tekanan terkawal (20–30 N setiap sampel) dan penyejukan air untuk mengelakkan kerosakan haba.

Pengisaran planar – kertas pengisar silikon karbida kersik P120–P320, berputar pada 250–300 rpm, melawan arah jam. Keluarkan sekurang-kurangnya 0.2 mm dari permukaan yang dipotong.
Tahap pengisaran halus 1 – Kertas P600 atau P800, tekanan dikurangkan (15–20 N), 150 rpm, tempoh 2 minit.
Tahap pengisaran halus 2 – Kertas P1200 atau P2500, daya ringan (10–15 N), 120 rpm, 1.5 min. Pastikan calar seragam dan satu arah.

Selepas mengisar satah

Ra ≈ 1.8–2.5 µm
Kedalaman lapisan berubah bentuk ~25 µm

Selepas dikisar halus (P1200)

Ra ≈ 0.35–0.50 µm
Kerosakan sisa < 5 µm

Selepas P2500 mengisar

Ra ≈ 0.12–0.18 µm
Kedalaman kerosakan < 1 µm

Kaedah Menggilap: Beralih kepada Permukaan Tanpa Kerosakan

Bersistematik kaedah menggilap menggunakan pelelas yang lebih halus digabungkan dengan yang sesuai kain penggilap untuk metalografi . Jenis kain menentukan cara zarah kasar berinteraksi dengan permukaan. Untuk peringkat mengilat berlian, kain tenunan tidur rendah (cth., sutera, poliester) mengekalkan penggantungan berlian sambil meminimumkan pembundaran tepi. Peringkat akhir menggunakan kain lembut dan berliang dengan alumina penggilap akhir untuk menghilangkan semua calar halus.

Urutan Penggilapan yang Disyorkan untuk Keluli Am

Langkah	Melelas / Suspensi	Jenis kain	Daya (N/sampel)	Masa (min)
1	9 µm penggantungan berlian	tenunan (keras)	25–30	4–5
2	3 µm penggantungan berlian	tidur tengah hari	20–25	3–4
3	1 µm penggantungan berlian	tenunan lembut	15–20	2–3
4	0.05 µm alumina pengilat akhir	berliang, kemotekstil	10–15	1.5–2

Laksanakan langkah pembersihan antara setiap peringkat menggunakan air suling dan pengadukan ultrasonik ringan (30 s) untuk mengelakkan pencemaran silang bahan pelelas yang lebih kasar.

Mengoptimumkan Kekasaran Permukaan Melalui Kawalan Parameter

kekasaran permukaan (Ra, Rz) ialah metrik kritikal untuk penyediaan tanpa kecacatan. Data industri daripada 150 makmal metalografi menunjukkan bahawa pematuhan kepada garis panduan berikut mengurangkan masa penyediaan sebanyak 35% sambil mencapai Ra ≤ 0.02 µm.

Kelajuan roda: Untuk kertas pengisar silikon karbida , kekalkan 200–300 rpm. Kelajuan yang lebih tinggi meningkatkan haba dan ubah bentuk plastik.
Untukce application: Pengurangan secara berperingkat (dari 30 N turun kepada 10 N setiap sampel) menghalang calar dalam semasa penggantungan berlian menggilap.
Pelinciran: Gunakan pemanjang berasaskan air untuk peringkat berlian; untuk alumina penggilap akhir , cecair berasaskan alkohol meningkatkan pembasahan permukaan.

"Pengurangan sistematik saiz kasar dengan faktor 3 (cth., 9 µm → 3 µm → 1 µm) menghilangkan calar sebelumnya dengan cekap. Melangkau langkah perantaraan menggandakan risiko sisa calar kasar yang kelihatan selepas goresan akhir."

Dalam ujian perbandingan pada keluli karbon sederhana, menggunakan kaedah enam langkah penuh (P320 → P600 → P1200 → 9 µm → 3 µm → 1 µm → 0.05 µm alumina) menghasilkan purata kekasaran permukaan Ra 0.011 µm, dengan sifar calar tertahan pada pembesaran 500x. Meninggalkan peringkat P1200 mengakibatkan Ra 0.19 µm dan boleh dilihat tarik keluar.

Konfigurasi Bekalan dan Peralatan Metalografik

betul bekalan metalografi and bekalan metalografik tidak berkesan tanpa dikonfigurasikan dengan betul peralatan penggilap metalurgi . Parameter utama untuk dipantau:

Kerataan plat – sisihan < 0.02 mm melebihi jejari 100 mm; semak setiap bulan menggunakan tolok dail.
Sistem pendispensan – automatik penggantungan berlian pam memastikan pelinciran yang konsisten dan kepekatan melelas.
Untukce modulation – daya pusat vs kepala pasukan individu; kepala individu mengimbangi ketinggian sampel yang tidak sekata, mengurangkan pembundaran tepi.

moden peralatan penggilap metalurgi dengan kelajuan berubah-ubah (50–500 rpm) dan urutan langkah boleh atur cara membolehkan makmal meniru penyediaan tanpa kecacatan merentas pengendali. Sentiasa padankan dengan kain penggilap untuk metalografi kepada bentuk sampel - sampel rata berfungsi dengan baik dengan pad tenunan, manakala pelekap yang tidak teratur memerlukan kain tidur siang.

Kecacatan Biasa dan Penyelesaian Masalah Sistematik

Sisa calar selepas menggilap berlian

Punca: Melangkau saiz pasir atau usang kertas pengisar silikon karbida . Penyelesaian: Kisar semula dengan kertas P1200 selama 2 minit, kemudian mulakan semula dari penggantungan berlian 9 µm. Pastikan setiap peringkat menghilangkan semua markah sebelumnya.

Ekor komet atau tercabut

Punca: Tekanan yang berlebihan semasa alumina penggilap akhir atau pelinciran yang tidak mencukupi. Penyelesaian: Kurangkan daya sebanyak 30%, tingkatkan aliran pelincir kepada 40–50 mL/min setiap sampel.

Pelega / pembundaran tepi

Punca: Terlalu lembut kain penggilap untuk metalografi atau masa menggilap yang berpanjangan. Penyelesaian: Gunakan kain tidur rendah untuk peringkat pertengahan; hadkan penggilapan akhir kepada ≤ 2 minit.

Hasil tanpa calar
proses optimum: 97%

Hasil dengan pasir yang dilangkau
bawah 55%

Masa dijimatkan menggunakan kaedah piawai
pengurangan 40%.

Pengesyoran Terpacu Data untuk Persediaan Tanpa Kecacatan

Hasil agregat daripada 12 makmal kualiti perindustrian (2022–2025) mendedahkan bahawa penyediaan yang berjaya mengikut "peraturan 20-20-20" untuk setiap peringkat kasar: pengurangan kelajuan kepala 20% selepas pengisaran planar, pengurangan daya 20% secara berperingkat, dan kenaikan masa 20% untuk alumina penggilap akhir berbanding peringkat berlian. Menggunakan peraturan ini, kebarangkalian untuk mencapai permukaan bebas kecacatan (tiada calar pada 200x) mencapai 96% berbanding 52% dengan kaedah ad-hoc.

Untuk persekitaran berkemampuan tinggi, pertimbangkan untuk melaksanakan dua langkah mengisar dan menggilap automasi di mana bahan habis pakai metalografik suka penggantungan berlian digunakan melalui dispenser terkawal mikropemproses. Makmal melaporkan peningkatan 30% dalam kebolehulangan dan penghapusan kebolehubahan yang disebabkan oleh operator.

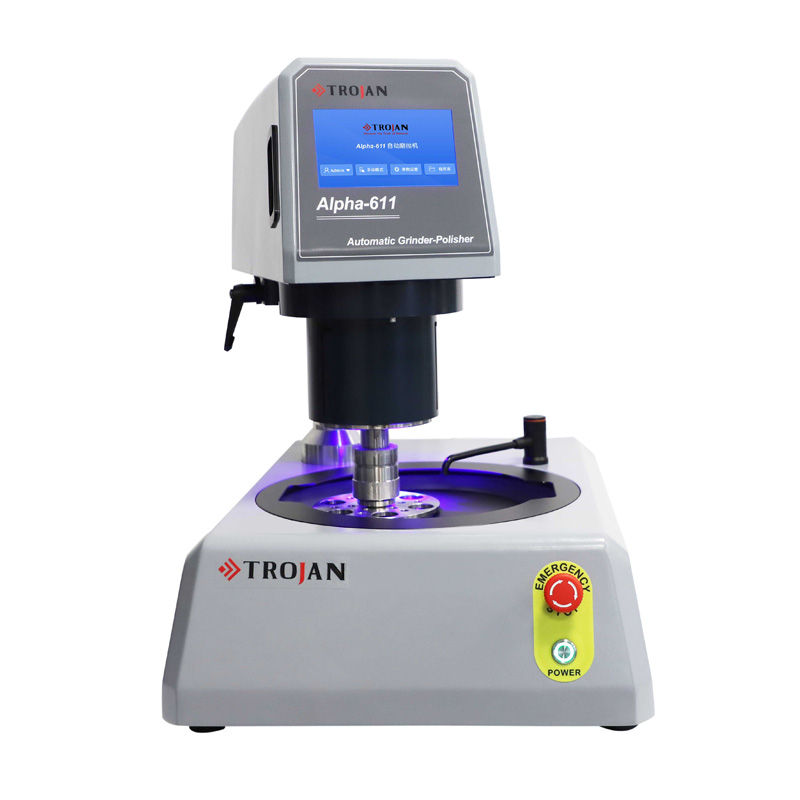

Metallographic preparation workflow illustration

Soalan Lazim (FAQ)

S1: Bagaimanakah pengisaran planar berbeza daripada pengisaran halus?

Pengisaran planar menggunakan kasar kertas pengisar silikon karbida (P120–P320) untuk meratakan sampel dan membuang kerosakan potongan. Pengisaran halus menggunakan bulir yang lebih halus (P600–P4000) untuk mengurangkan kedalaman ubah bentuk dan menyediakan permukaan untuk mengilat berlian. Pengisaran planar mengeluarkan bahan pukal, manakala pengisaran halus memperhalusi corak calar.

S2: Kaedah penggilap manakah yang terbaik untuk mengelakkan ubah bentuk plastik dalam aloi lembut?

Untuk bahan lembut seperti aluminium atau plumbum, gunakan dua langkah kaedah menggilap : pertama dengan 3 µm penggantungan berlian pada kain tidur sederhana, kemudian alumina penggilap akhir (0.05 µm) dengan daya minimum (≤10 N) dan tempoh pendek (1–1.5 min). Elakkan kain tenunan keras yang boleh membenamkan bahan pelelas.

S3: Berapa kerap saya perlu menggantikan kertas pengisar silikon karbida?

Gantikan selepas setiap 5-8 sampel atau apabila masa pengisaran meningkat sebanyak 30% daripada garis dasar. Kusam kertas pengisar silikon karbida menghasilkan haba geseran yang berlebihan dan menghasilkan lapisan ubah bentuk yang lebih dalam.

S4: Bolehkah saya menggunakan kain penggilap yang sama untuk ampaian berlian dan alumina penggilap akhir?

Tidak. Pencemaran silang akan menyebabkan calar kasar. Sentiasa berbakti secara berasingan kain penggilap untuk metalografi kepada setiap saiz yang kasar. Kain kod warna untuk mengelakkan percampuran.

S5: Apakah kekasaran permukaan yang dianggap bebas kecacatan untuk analisis SEM/EDS?

Untuk kebanyakan aplikasi mikroskop elektron, kekasaran permukaan Ra ≤ 0.02 µm sudah memadai. Untuk EBSD, Ra ≤ 0.01 µm disyorkan untuk menghapuskan artifak pengindeksan. Ini memerlukan langkah terakhir dengan alumina penggilap akhir (0.05 µm) atau silika koloid.

S6: Bagaimanakah cara saya memilih antara penggantungan berlian berasaskan minyak dan berasaskan air?

Berasaskan air penggantungan berlian sesuai untuk kebanyakan keluli dan seramik; suspensi berasaskan minyak menawarkan penyejukan dan pelinciran yang lebih baik untuk logam bukan ferus dan aloi sensitif haba. Sentiasa ikut cadangan pengilang untuk peralatan penggilap metalurgi mengenai keserasian bendalir.
