Pemotong Automatik Beta 300 Pro
Penyediaan sampel metalografi bermula dengan proses pemotongan yang berkualiti tinggi. Pe...
Aloi entropi tinggi (HEAS) membentuk semula masa depan sains bahan. Dengan kekuatan yang luar biasa, rintangan suhu tinggi, dan prestasi kakisan yang luar biasa, HEAS membuat gelombang dalam aeroangkasa (bilah enjin), tenaga nuklear (bahan reaktor), pertahanan (casing peluru berpandu), biomedikal (implan ortopedik), dan sektor tenaga boleh diperbaharui.
Struktural yang kompleks dan kimia pelbagai terdiri daripada lima atau lebih elemen utama -HEA sering menunjukkan penyelesaian pepejal, amorf, dan nanoprecipitate fasa yang wujud bersama. Ciri -ciri unik ini menjadikan penyediaan sampel EBSD sangat mencabar.
Untuk memastikan keputusan EBSD berkualiti tinggi, kami mencadangkan pendekatan penggantian getaran mekanikal dan bukannya penggilap elektrolitik. Inilah kaedah penyediaan kami yang terbukti:
Langkah 1: Tahap permukaan dengan kertas pengisaran P400 SIC
Langkah 2: Pengisaran halus menggunakan POS Pad 9μm PD-WT Polycrystalline Diamond
Langkah 3: Menggilap dengan SC-JP Kain 3μm PD-WT Diamond Suspension
Langkah 4: Penggilap Akhir dengan Kain Zn-Zp So-T401 50nm Silica Suspension
Langkah 5: Penggilap getaran pada kain Zn-Zp So-T401 50nm Silica untuk kemasan permukaan yang dioptimumkan

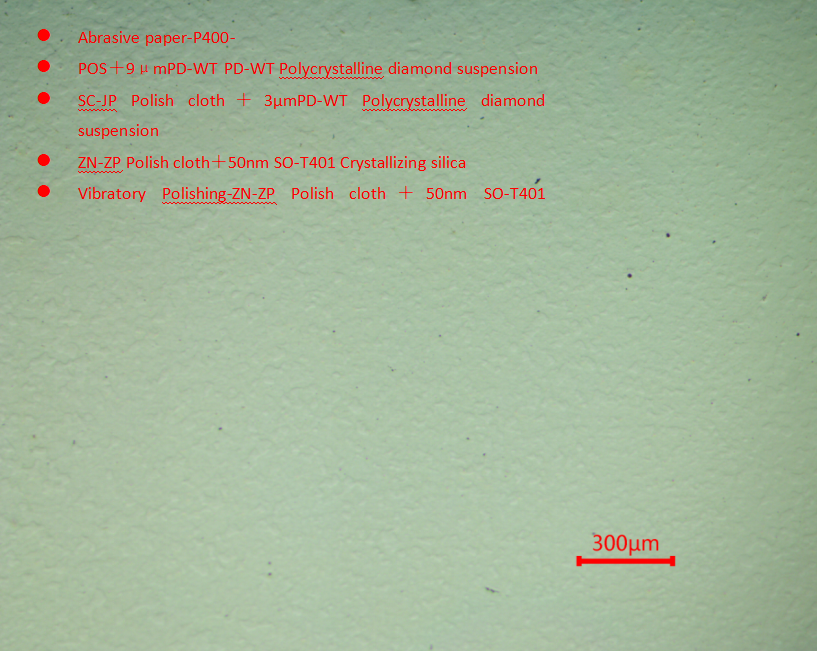

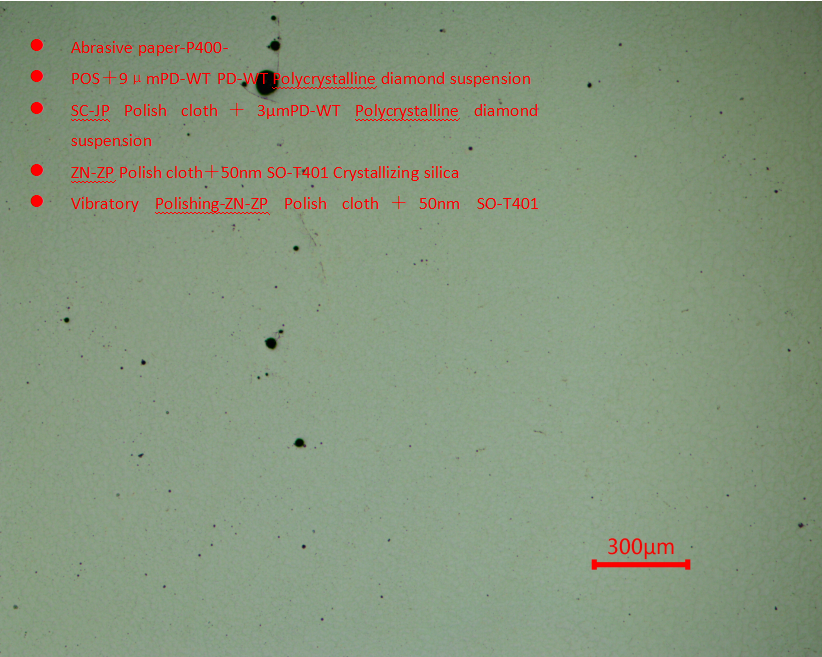

Urutan ini membantu mencapai permukaan bebas tekanan, bebas ubah bentuk yang sesuai untuk pemetaan EBSD resolusi tinggi.
.jpg?imageView2/2/w/400/format/jpg/q/75 "Suspensi AO-P Alumina")
