Penyediaan Metalografik Sampel Perintang SMD

28-01-2026

Sebagai komponen pasif teras dalam industri elektronik moden, SMD Resistors (Surface Mount Device Resistors) ialah "kuda kerja halimunan" dengan penggunaan tertinggi dalam peralatan elektronik. Menampilkan reka bentuk bebas plumbum, ia dipasang terus pada papan litar melalui teknologi pelekap permukaan (SMT). Dibina dengan substrat seramik alumina, dipasangkan dengan sayu kaca logam atau filem perintang aloi terpercik vakum, ia dihasilkan melalui proses ketepatan.

Kelebihan utama komponen ini: Saiz padat untuk pembungkusan berketumpatan tinggi, ketahanan terhadap suhu dan kelembapan yang tinggi, pekali suhu rendah dan ketepatan setinggi ±0.01%. Digunakan secara meluas dalam elektronik pengguna, stesen pangkalan 5G, elektronik automotif dan bidang lain, mereka melaksanakan fungsi kritikal secara senyap-senyap seperti pengehadan arus dan pembahagian voltan.

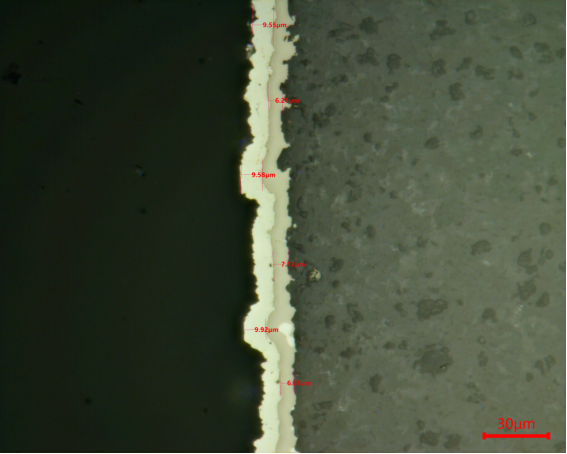

Morfologi struktur dan spesifikasi dimensi lapisan nikel dan timah bersadur di kedua-dua hujung secara langsung menentukan kestabilan operasi jangka panjang komponen. Untuk mendedahkan dengan jelas struktur mikro keratan rentas kedua-dua lapisan ini, berikut adalah rujukan untuk proses penyediaan metalografi Perintang SMD:

1️⃣ Kisar ke tepi kedudukan sasaran menggunakan cakera pengisar berlian berikat resin P400;

2️⃣ Pengisaran halus ke kedudukan sasaran dengan cakera pengisar POS 9μm berlian polihabluran PD-WT;

3️⃣ Menggilap kasar dengan kain penggilap SC-JP 3μm buburan penggilap PD-WT;

4️⃣ Penggilapan akhir dengan Kain penggilap ZN-ZP SO-T439 50nm penyelesaian penggilap.
