Rockwell lwn Brinell lwn Vickers: Ujian Kekerasan Mana Yang Terbaik?

Fizik Di Sebalik Setiap Bacaan Inden

Setiap nombor kekerasan pada sijil bahan menjejak kembali ke satu peristiwa mekanikal: indentor keras ditekan ke permukaan di bawah beban terkawal, dan rintangan bahan terhadap ubah bentuk kekal ditukar kepada nilai. Nilai itu hanya bermakna sesuatu jika beban, geometri inden, masa tinggal dan teknik pengukuran semuanya dipegang pada piawaian yang diketahui. Ini adalah disiplin teras di belakang ujian kekerasan metalografik , di mana matlamatnya bukan hanya untuk menghasilkan nombor tetapi untuk menghasilkan nombor yang makmal lain, anjakan lain atau negara lain boleh menghasilkan semula dalam jalur toleransi yang ketat.

Pada peringkat mikrostruktur, kekerasan adalah proksi untuk beberapa sifat mekanikal asas: kekuatan hasil, tingkah laku pengerasan kerja, dan dalam beberapa kes rintangan haus. Keluli martensit dan aloi aluminium beranil bertindak balas kepada inden yang sama dengan cara yang berbeza sama sekali, itulah sebabnya tiada kaedah ujian tunggal meliputi setiap bahan, ketebalan dan keadaan permukaan dengan sama rata. Memilih kaedah yang betul, dan menjalankannya dengan betul, adalah perkara yang memisahkan rekod kualiti yang boleh dipertahankan daripada nombor yang kelihatan tepat tetapi tidak membawa kebolehkesanan sebenar.

3 Kaedah lekukan utama dalam kegunaan industri biasa

0.1-3000 Rentang beban biasa digunakan dalam kgf merentas semua skala

2 Peringkat beban yang digunakan dalam kebanyakan penguji moden: pramuat dan beban utama

Mengapa Memuatkan Penjujukan Aplikasi Mengubah Hasil

Aplikasi beban bukan satu tolakan. Dalam kebanyakan penguji moden indenter mula-mula dibawa bersentuhan dengan permukaan di bawah beban awal yang kecil, yang menempatkan indentor dan menghilangkan ketidakteraturan permukaan daripada pengukuran. Beban utama kemudiannya digunakan pada kadar terkawal, dipegang untuk tempoh tinggal tertentu, dan dilepaskan dalam urutan yang ditetapkan. Tergesa-gesa urutan ini, atau membiarkan getaran mengganggu bingkai semasa tinggal, adalah salah satu sumber taburan yang paling biasa dalam makmal kekerasan, selalunya lebih besar daripada sebarang ralat yang diperkenalkan oleh indentor itu sendiri.

Masa tinggal adalah penting kerana bahan merayap sedikit di bawah beban yang berterusan. Ujian yang diadakan untuk tempoh yang terlalu singkat mungkin membaca tinggi secara buatan, manakala terlalu banyak memikirkan bahan lembut atau bersalut boleh menghasilkan bacaan yang tidak lagi mewakili sifat pukal yang sedang disiasat. Mengawal kadar beban, masa tinggal dan kadar pemunggahan kepada toleransi yang didokumenkan adalah perkara yang membolehkan hasil daripada penguji berbeza dibandingkan dengan keyakinan.

Julat Beban Wakil Merentasi Skala Biasa

Penguji Kekerasan Rockwell: Kelajuan Melalui Pengukuran Kedalaman Terus

Kaedah Rockwell melangkau pengukuran optik sepenuhnya. Daripada mengukur saiz lekukan, penguji kekerasan rockwell gunakan beban awal yang kecil, sifar bacaan kedalaman, gunakan beban utama, kemudian lepaskan semula ke beban awal dan baca perbezaan dalam kedalaman lekukan. Perbezaan kedalaman itu ditukar terus kepada nombor kekerasan pada paparan mesin, itulah sebabnya ujian Rockwell selalunya merupakan yang terpantas daripada tiga kaedah dalam persekitaran pengeluaran.

Pemilihan skala bergantung pada jenis inden dan kombinasi beban. Indentor kon berlian di bawah beban utama 150 kgf adalah tipikal untuk keluli yang dikeraskan, manakala indentor bola keluli yang dikeraskan di bawah beban 100 kgf sesuai dengan logam yang lebih lembut seperti keluli anil, loyang atau aloi aluminium. Oleh kerana hasilnya dibaca serta-merta tanpa operator mentafsir imej optik, ujian Rockwell sangat sesuai untuk pemeriksaan bahan masuk, pengesahan rawatan haba dan pemeriksaan pengeluaran volum tinggi di mana konsistensi antara operator penting seperti ketepatan mentah.

Pertukaran adalah kepekaan terhadap keadaan permukaan. Oleh kerana kaedah ini bergantung pada kedalaman dan bukannya luas, permukaan kasar, bahagian nipis atau bahagian melengkung boleh memesongkan bacaan melainkan faktor pembetulan yang betul dan garis panduan ketebalan minimum diikuti.

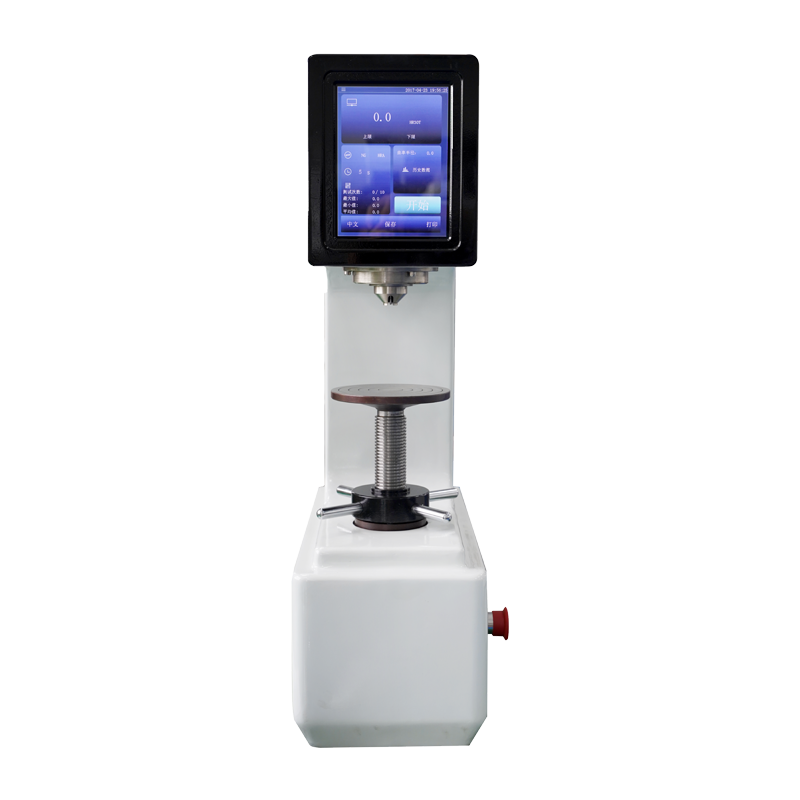

rockwell hardness testers with digital depth readout

Penguji Kekerasan Brinell: Purata Kekerasan Merentas Struktur Mikro Kasar

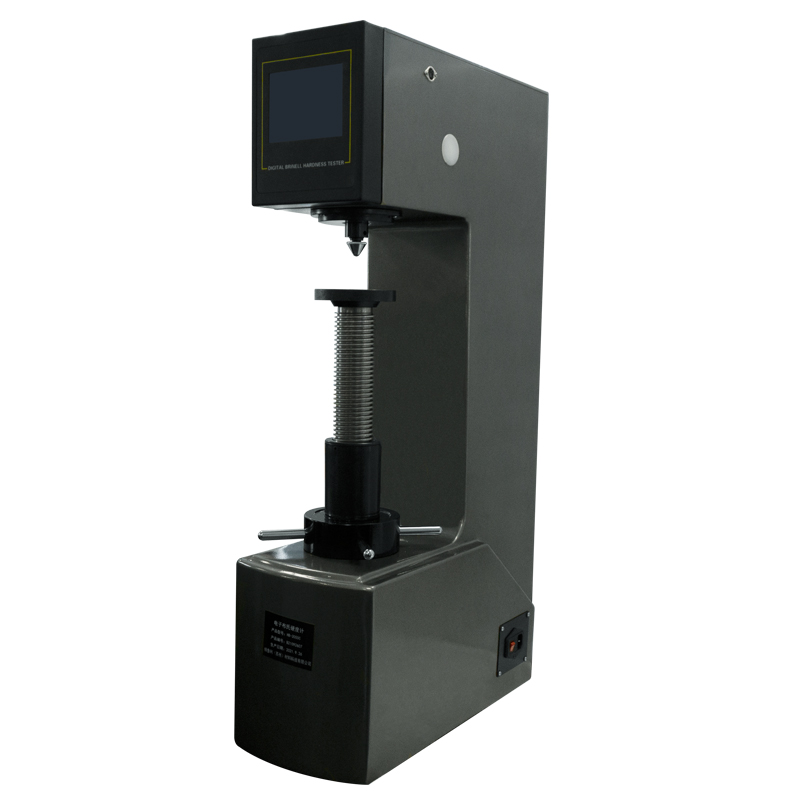

brinell hardness testers for large indentation testing

Di mana Rockwell membaca kedalaman, penguji kekerasan brinell tekan bola keluli atau tungsten karbida yang dikeraskan ke permukaan di bawah beban yang berat, dikekalkan untuk tempoh tinggal yang ditetapkan, kemudian ukur diameter lekukan yang terhasil di bawah pembesaran. Oleh kerana lekukan adalah besar berbanding saiz butiran, ujian Brinell secara berkesan merata merentas struktur mikro kasar atau tidak seragam, yang menjadikannya kaedah pilihan untuk tuangan, penempaan dan bahan di mana sempadan atau kemasukan butiran setempat boleh memesongkan lekukan yang lebih kecil.

Beban dalam ujian Brinell biasanya berkisar antara beberapa ratus hingga tiga ribu kgf, digunakan melalui bola yang mungkin diameter beberapa milimeter. Ini menghasilkan lekukan yang cukup besar untuk dilihat dengan mata kasar dalam banyak kes, walaupun pengukuran diameter yang tepat masih memerlukan mikroskop yang ditentukur atau sistem pengukuran digital. Skala dipadankan dengan baik dengan bahagian tebal, stok mentah dan komponen yang dirawat haba dengan nilai kekerasan pukal lebih bermakna daripada bacaan yang sangat setempat.

Oleh kerana lekukan adalah besar, ujian Brinell biasanya tidak sesuai untuk bahagian nipis, permukaan bersalut atau komponen siap yang tanda yang boleh dilihat tidak boleh diterima, di mana dua kaedah lain mengambil alih.

Penguji Kekerasan Vickers dan Micro-Vickers: Ketepatan pada Skala Mikrostruktur

Penguji kekerasan Vickers & micro-vickers gunakan inden berlian piramid yang menghasilkan lekukan persegi kecil tanpa mengira beban, yang diukur secara optik oleh kedua-dua pepenjuru di bawah pembesaran. Oleh kerana geometri inden yang sama digunakan merentasi keseluruhan julat beban, daripada Vickers makro yang dimuatkan ke beban mikro dengan baik di bawah satu kgf, kaedah ini berskala bersih daripada ujian bahan pukal ke butiran individu, mengimpal zon terjejas haba dan menyalut keratan rentas hanya sebahagian kecil daripada ketebalan milimeter.

Ujian Micro-Vickers khususnya ialah kaedah pilihan untuk lapisan dikeraskan kes, permukaan nitrid, salutan bersalut, dan pemetaan kecerunan kekerasan merentas keratan rentas yang digilap. Oleh kerana saiz lekukan boleh disimpan sangat kecil, satu sampel boleh membawa berpuluh-puluh bacaan individu tanpa lekukan bertindih atau mengganggu antara satu sama lain, membolehkan profil kekerasan penuh dibina dari permukaan ke teras.

Ketepatan datang pada kos kelajuan dan penyediaan sampel. Pengukuran pepenjuru yang tepat memerlukan permukaan rata yang digilap dengan baik dan pengendali terlatih atau sistem analisis imej yang ditentukur, kerana fokus kecil atau ralat pencahayaan boleh mengalihkan pepenjuru yang diukur cukup untuk menukar kekerasan yang dilaporkan.

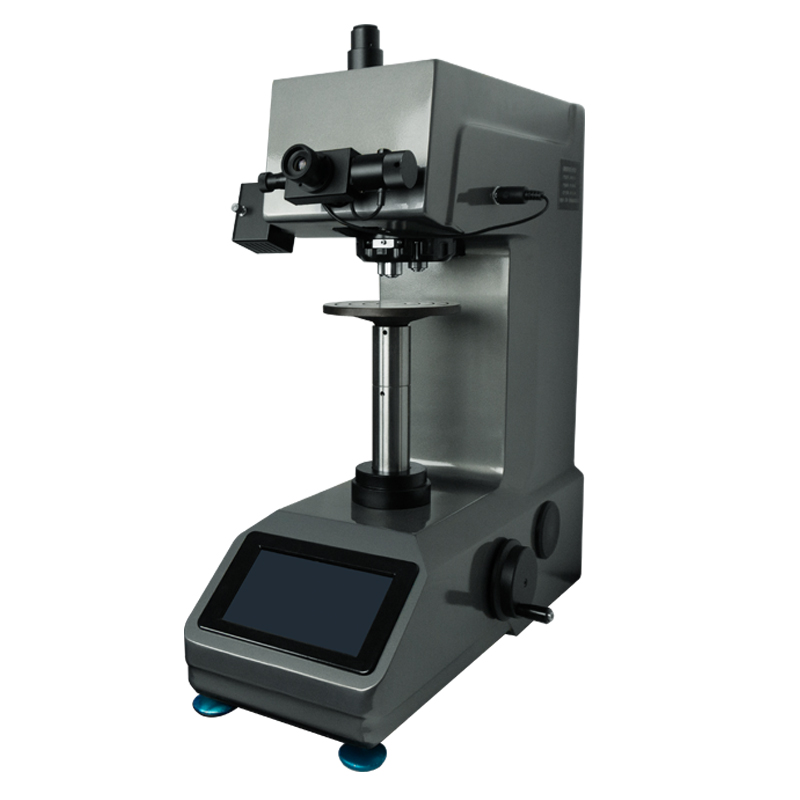

vickers and micro-vickers hardness testers with optical measurement

Membandingkan Tiga Kaedah Bersebelahan

Tiada skala tunggal yang betul secara universal. Jadual di bawah meringkaskan perbezaan praktikal yang biasanya menentukan kaedah yang digunakan pada bahagian atau bahan tertentu.

Atribut	Rockwell	Brinell	Vickers / Micro-Vickers
Jenis indentor	Kon berlian atau bola keluli	Bebola keluli atau karbida	Piramid berlian
Asas pengukuran	Perbezaan kedalaman	Diameter lekukan	Lekukan pepenjuru
Julat beban biasa	60-150 kgf	500-3000 kgf	0.1-50 kgf
Paling sesuai untuk	Pemeriksaan barisan pengeluaran	Tuangan dan stok bijirin kasar	Salutan dan bahagian nipis
Pergantungan operator	rendah	Sederhana	Lebih tinggi

Perbandingan Kaedah Merentas Lima Faktor Operasi

Rockwell Brinell Vickers

Piawaian Penentukuran dan Pengujian Bahan Yang Memastikan Keputusan Boleh Dipercayai

Penguji kekerasan hanya boleh dipercayai seperti pengesahan terakhirnya. Blok rujukan yang diperakui dengan nilai kekerasan yang diketahui dan boleh dikesan digunakan untuk menyemak ketepatan penguji pada selang masa yang tetap, dan sisihan antara bacaan penguji dan nilai yang diperakui blok dilog dari semasa ke semasa. Piawaian ujian bahan yang diiktiraf di peringkat antarabangsa mentakrifkan jalur toleransi untuk sisihan ini, kekerapan pengesahan dan dokumentasi yang diperlukan untuk memastikan penguji dalam perkhidmatan untuk kerja terkawal atau diaudit.

Drift jarang tiba-tiba. Ia cenderung untuk merayap masuk secara beransur-ansur apabila indenter haus, sel beban semakin tua atau sistem pengukuran optik jatuh sedikit daripada penentukuran. Menjejak sisihan merentasi kitaran pengesahan berturut-turut, dan bukannya bergantung pada satu lulus atau keputusan gagal, memberikan amaran lebih awal bahawa penyelenggaraan diperlukan.

Disiplin penentukuran yang konsisten membolehkan nilai kekerasan yang diukur pada satu mesin dipercayai pada mesin lain, di bangunan lain, selang beberapa bulan.

Sisihan Daripada Blok Rujukan Merentas Kitaran Pengesahan

Memilih Kaedah Pengujian Kekerasan yang Tepat untuk Aplikasi Anda

Pemilihan kaedah biasanya tertumpu kepada tiga soalan: seberapa kasar atau seragam struktur mikro, betapa nipis atau bersalut bahagian yang diuji, dan berapa banyak bahagian yang perlu diperiksa setiap syif. Laluan keputusan mudah merangkumi kebanyakan kes dunia sebenar.

Aliran Pemilihan Kaedah

Throughput selalunya menjadi faktor penentu sebaik sahaja keperluan ketepatan dipenuhi. Ujian Rockwell biasanya memproses bilangan bahagian tertinggi sejam kerana bacaan kedalaman adalah automatik, Vickers dan micro-Vickers jatuh di tengah bergantung pada bilangan lekukan yang diperlukan bagi setiap sampel, dan Brinell biasanya paling perlahan disebabkan ukuran diameter optik dan lekukan yang lebih besar.

Penghasilan Relatif Biasa mengikut Kaedah

Soalan Lazim

S1: Bolehkah bahagian yang sama diuji dengan lebih daripada satu kaedah kekerasan?

Ya, dengan syarat kawasan permukaan membenarkan zon lekukan berasingan. Banyak makmal menggunakan Rockwell untuk semakan pengeluaran pantas dan susulan dengan Vickers pada keratan rentas apabila kecerunan kekerasan terperinci diperlukan berhampiran permukaan yang dirawat haba atau bersalut.

S2: Mengapakah nilai kekerasan daripada skala yang berbeza tidak bertukar terus kepada satu sama lain?

Setiap kaedah mengukur tindak balas fizikal, kedalaman, diameter atau panjang pepenjuru yang berbeza, di bawah beban dan geometri inden yang berbeza. Jadual penukaran wujud untuk sesetengah keluarga material, tetapi ia adalah anggaran dan bukannya setara tepat, dan hasil yang dilaporkan pada skala asal sentiasa lebih dipercayai.

S3: Berapa kerapkah penguji kekerasan harus disahkan terhadap blok rujukan?

Kekerapan pengesahan bergantung pada volum penggunaan, tahap kritikal bahagian yang diuji, dan keperluan piawaian ujian bahan yang berkaitan yang dikendalikan oleh makmal. Penguji pengeluaran volum tinggi biasanya diperiksa lebih kerap daripada penguji yang digunakan untuk kerja makmal sekali-sekala.

S4: Adakah ujian mikro-Vickers sesuai untuk komponen siap dalam perkhidmatan?

Lekukan yang ditinggalkan oleh ujian micro-Vickers adalah sangat kecil, yang menjadikannya pilihan biasa untuk pemeriksaan kualiti pada bahagian siap di mana tanda permukaan mesti diminimumkan, walaupun kriteria penerimaan masih harus mengesahkan lekukan tidak menjejaskan fungsi bahagian.

S5: Apakah yang menyebabkan taburan pengukuran paling banyak dalam ujian kekerasan harian?

Penyediaan permukaan yang tidak konsisten dan variasi pengendali dalam pengukuran optik ialah dua sumber serakan yang paling biasa, diikuti oleh pemasaan aplikasi beban yang tidak betul dan haus indentor yang belum ditangkap oleh pemeriksaan penentukuran rutin.
