Penyediaan dan analisis mikrostruktur sampel metallographic slag zink dalam periuk galvanizing- Trojan (Suzhou) material technology Co., Ltd.

Penyediaan dan analisis mikrostruktur sampel metallographic slag zink dalam periuk galvanizing

07-04-2025

Galvanizing merujuk kepada teknologi rawatan permukaan yang mendepositkan lapisan zink pada permukaan logam, aloi atau bahan lain untuk mencapai kesan estetika dan anti-karat.

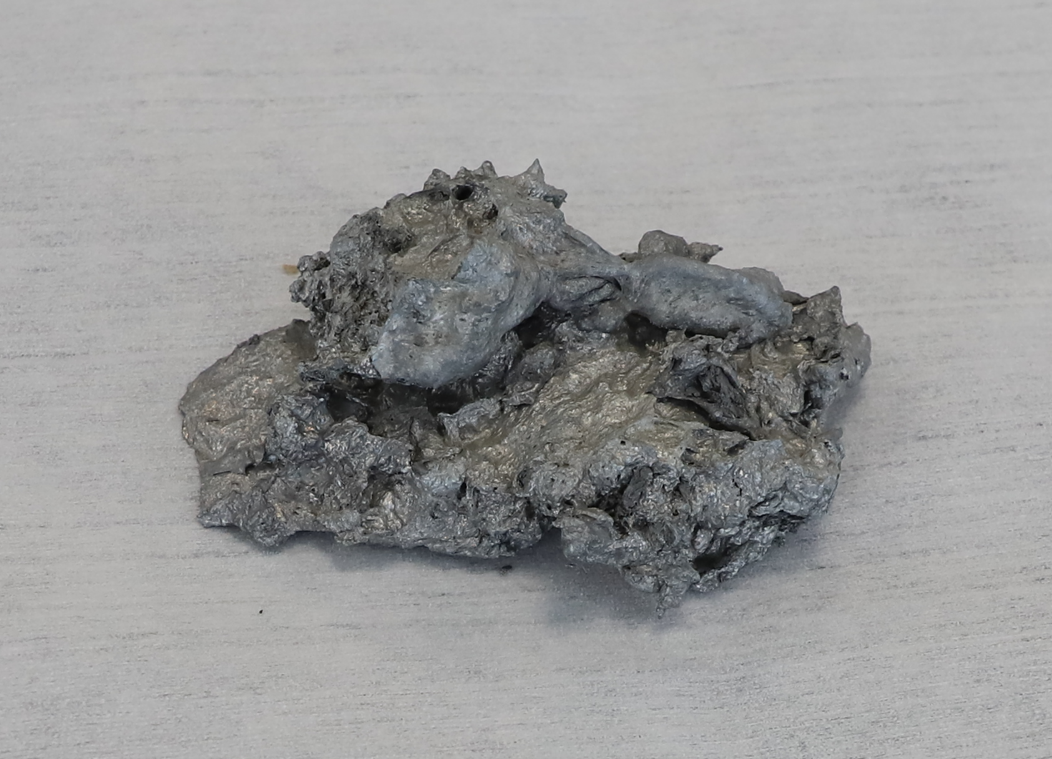

Kaedah utama yang diterima pakai adalah galvanizing panas. Lapisan galvani mempunyai rintangan yang sangat baik terhadap kakisan atmosfera dan dengan mudah boleh membentuk filem pelindung di permukaan pada suhu bilik. Oleh itu, penggunaan zink terbesar adalah dalam industri galvanizing, yang digunakan secara meluas dalam kereta, pembinaan, kapal dan industri ringan, dan lain-lain. Sekarang, slag zink sisa (90% Zn, 7% AL, 2% mg, 0.5% Fe) dari periuk galvanizing tertakluk kepada penyediaan sampel metallographic:

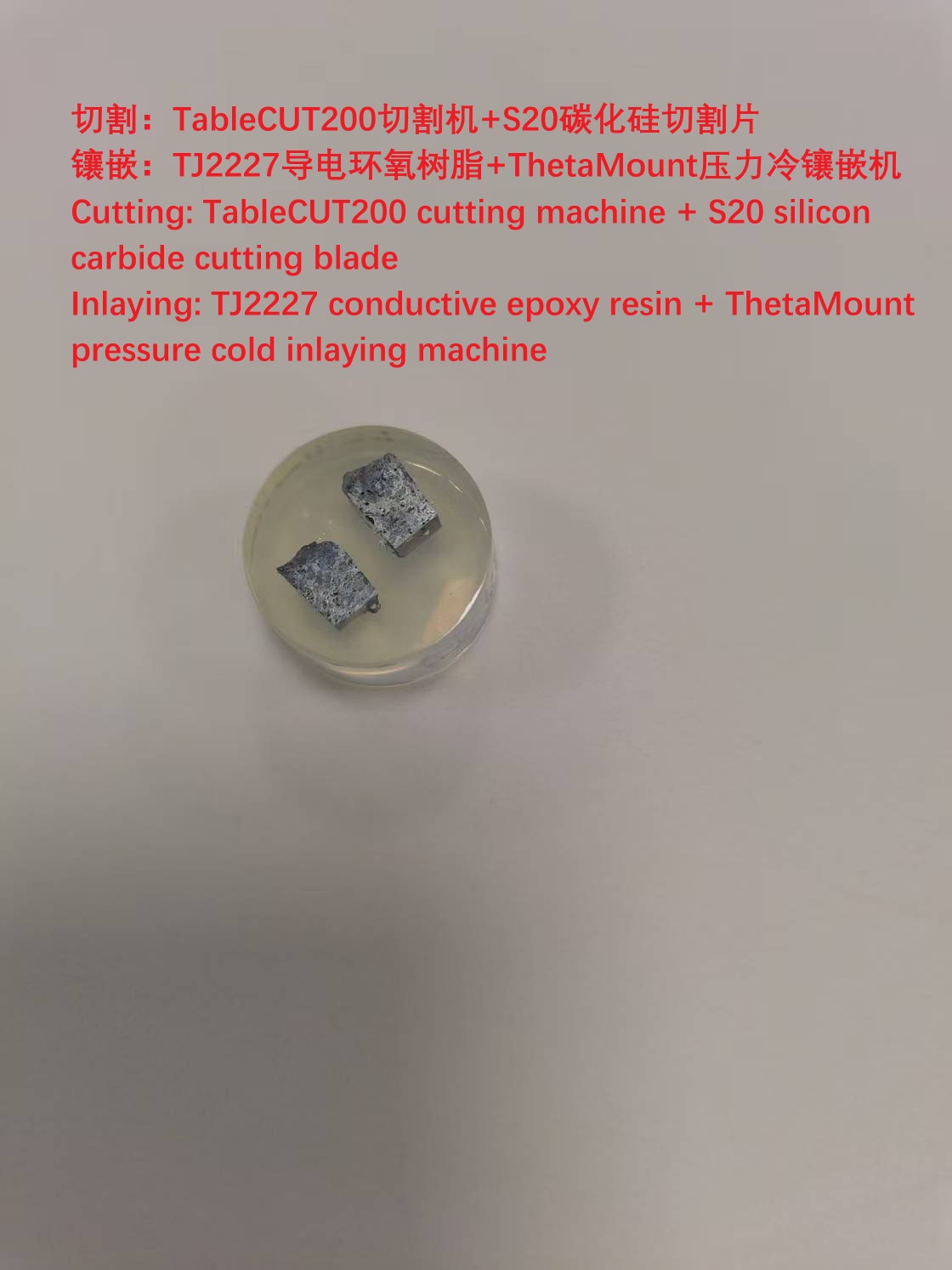

Pertama, ia dipotong menggunakan mesin pemotong meja dan silikon silikon karbida silikon, maka ia tertanam menggunakan resin epoksi konduktif TJ2227 dan mesin embedding sejuk tekanan. Kemudian, ia diproses dalam mesin pengisaran dan penggilap automatik Alpha610, seperti berikut:

1. Pesawat mengisar dengan kertas pasir karbida silikon P800/P1200/P2000

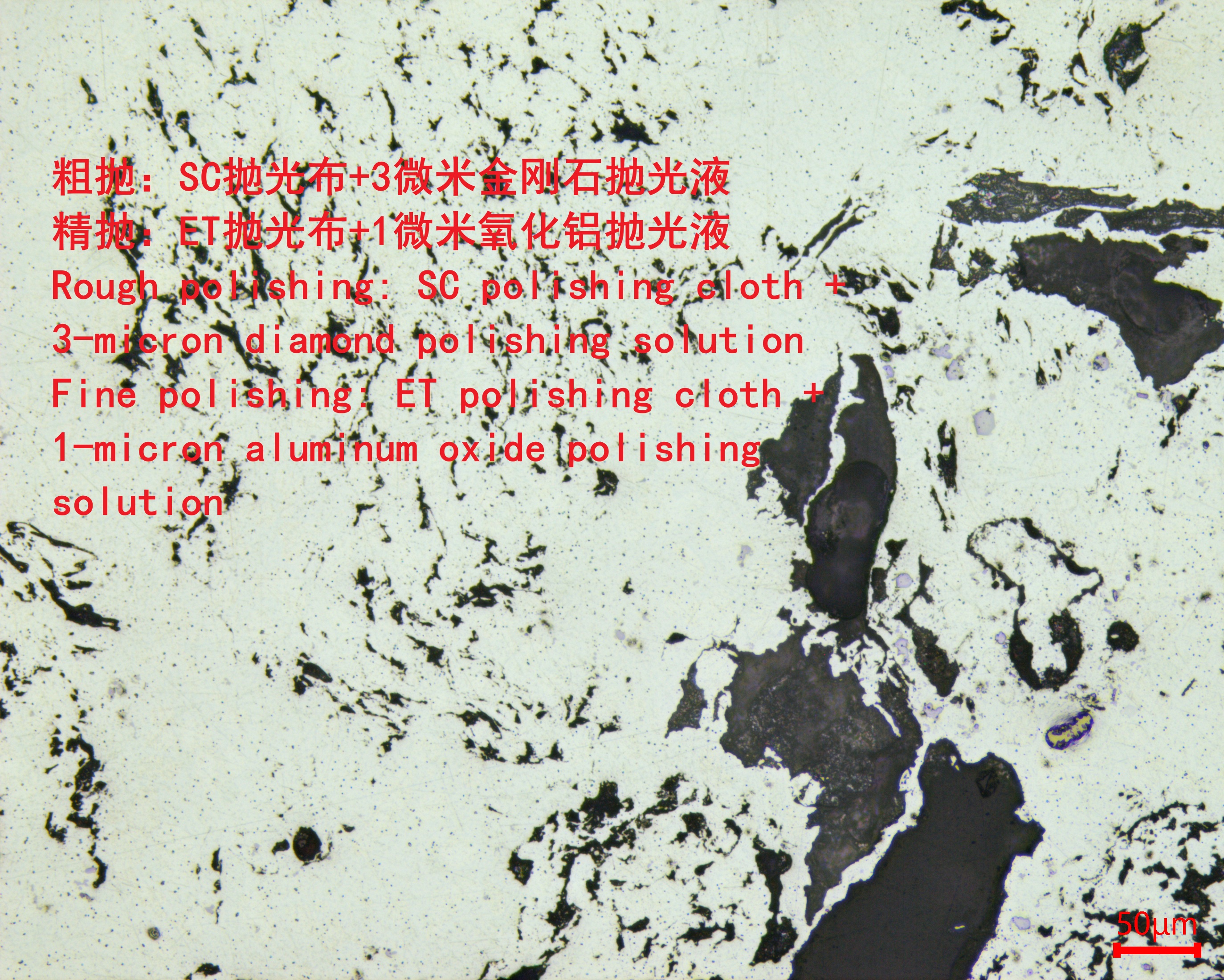

2. Penggilap kasar dengan cecair penggilap 3-mikron cecair penggilap kain 3-mikron

3. Penggilap Akhir dengan Cecair Penggilap Aluminium 1-Mikron ET

Ejen etsa adalah larutan akueus asid hidroklorik ferrik klorida (dicairkan).

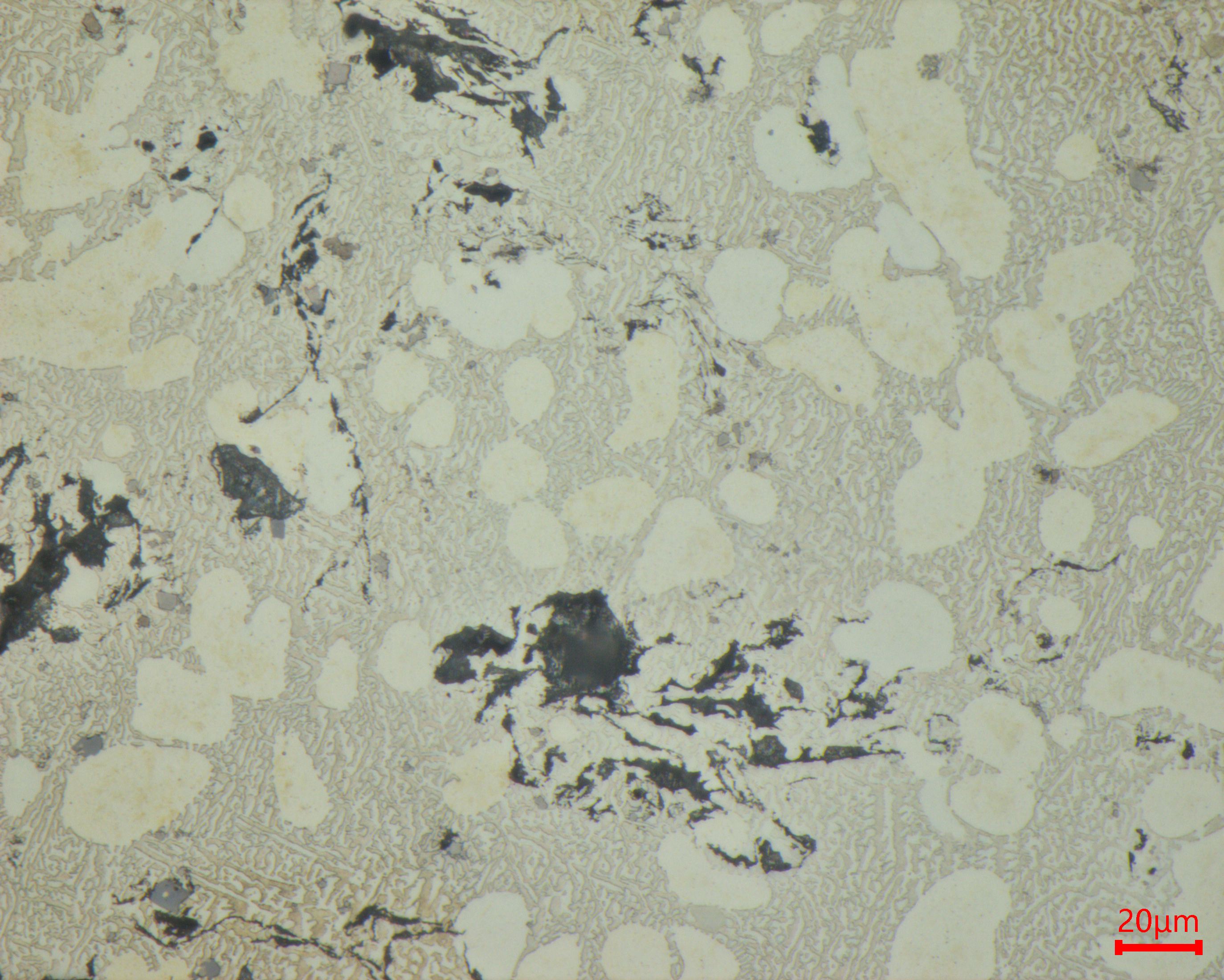

Pemerhatian struktur metallographic dijalankan menggunakan mikroskop metallographic MN80. Struktur metallographic berwarna putih besar atau kecil berbentuk pulau Zn (AL) larutan padat campuran eutektik, blok kecil kelabu adalah sebatian Alfe, dan terdapat liang longgar hitam. Ini menunjukkan bahawa sanga zink tidak terikat dengan ketat kerana pemanasan yang tidak sekata.
